您现在的位置： 首页 > 产品中心产品说明
  • 产品名称：同轴光视频显微镜
  • 产品型号：MZDV0640
  • 品牌：MT迈特
  • 产地：桂林
  • 原价：￥0.00
  • 现价：￥0.00
  • 编 号：短小型连续变倍单筒视频显微镜
  • 购买数量：

品牌简介：

MT迈特

技术参数

 MZDV0640短小型连续变倍单筒视频显微系列包括MZDV0640和MZDV0640C两种类型，采用无穷远光学系统设计，外型短小美观，景深大，全程齐焦，可设置定格定倍。附件丰富，可选多种倍率CCD接头和多种倍率物镜，同轴照明。广泛应用于半导体设备，特别适用于二维、三维测量系统


MZDV0640       产品标准配置表       可选附件       可选底座及支架       包装尺寸

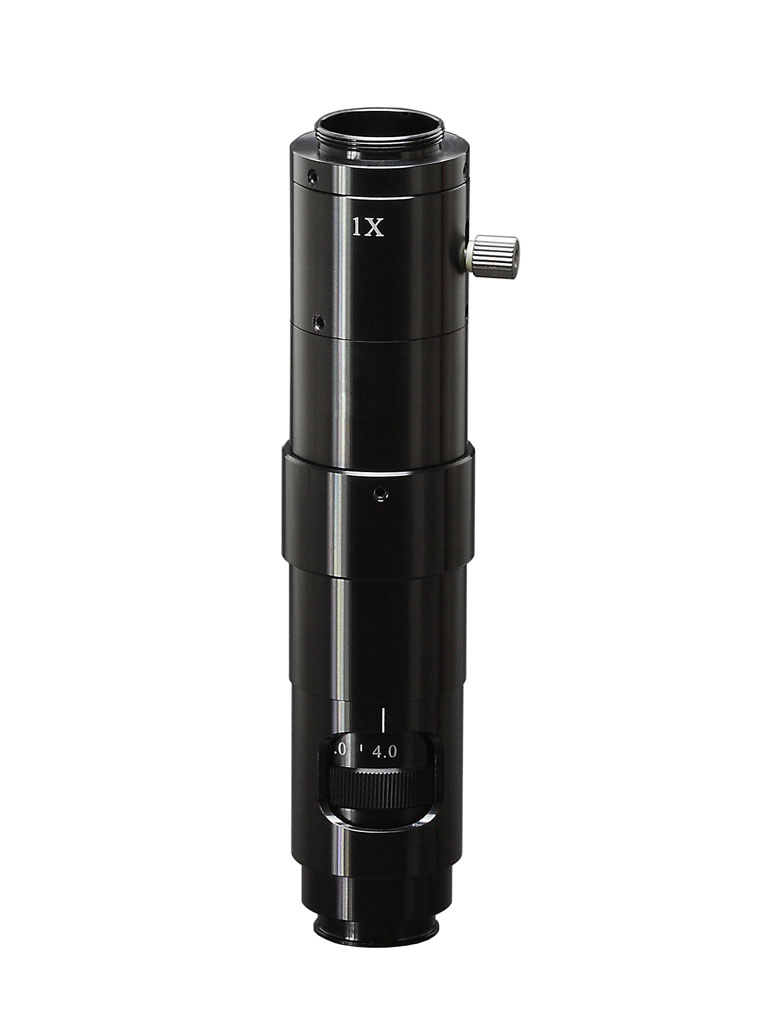

MZDV0640短小型连续变倍单筒视频显微系列
主要技术规格：

· 物镜连续变倍范围0.6X~4X
· 标准总倍率： 0.6X~4X，扩展总倍率：0.09X～16X（使用附加物镜和各倍率CCD接头）
· 可调光高亮度LED同轴照明（MZDV0640C）
· 支架与主机配合尺寸：Φ35mm
· 0.5X、1X（标准配置）、1.5X、2X 四种倍率CCD接头可选
· 0.3X、0.5X、0.75X、1X（标准配置）、1.5X、2X附加物镜可选
· 多种辅助光源、底座可选

产品标准配置表：



MZDV0640

MZDV0640C

主机MZDV0640

●



主机MZDV0640C



●

LED光源 MLC1000A

   ●

MZDV0640主机

MZDV0640C主机
说明：C 表示同轴照明。

主要光学参数：

物镜

项目

CCD接头

0.5X

1X

1.5X

2X

0.3X WD:193mm

总光学放大倍率

0.09X～0.6X

0.18X～1.2X

0.27X～1.8X

0.36X～2.4X

视场范围

40X53.33～6X8

20X26.67～3X4

13.33X17.78～2X2.67

10X13.33～1.5X2

0.5X WD:175mm

总光学放大倍率

0.15X～1X

0.3X～2X

0.45X～3X

0.6X～4X

视场范围

24X32～3.6X4.8

12X16～1.8X2.4

8X10.67～1.2X1.6

6X8～0.9X1.2

0.75X
WD:117mm

总光学放大倍率

0.225X～1.5X

0.45X～3X

0.675X～4.5X

0.9X～6X

视场范围

16X21.33～2.4 X3.2

8X10.67～1.2X1.6

5.33X7.11～0.8X1.07

4X5.33～0.6X0.8

1X
WD:82mm

总光学放大倍率

0.3X～2X

0.6X～4X

0.9X～6X

1.2X～8X

视场范围

12X16～1.8X2.4

6 X8～0.9X1.2

4X5.33～0.6X0.8

3X4～0.45X0.6

1.5X WD:54mm

总光学放大倍率

0.45X～3X

0.9X～6X

1.35X～9X

1.8X～12X

视场范围

8X10.67～1.2X1.6

4X5.33～0.6X0.8

2.67X3.56～0.4X0.53

2X2.67～0.3X0.4

2X
WD:35mm

总光学放大倍率

0.6X～4X

1.2X～8X

1.8X～12X

2.4X～16X

视场范围

6X8～0.9X1.2

3X4～0.45X0.6

2X2.67～0.3X0.4

1.5X2～0.23X0.3



变倍主体连续变倍范围0.6X～4X
注：光学放大倍率、视场范围是以1/3"CCD摄像头、14"监视器计算。

倍率

NA

景深

分辨率

TV失真

1XCCD 接头

1X平场CCD 接头

0.6X

0.021

3.2mm

16μm

0.5%

0.05%

2.0X

0.068

0.29mm

4.9μm

0.4%

0.07%

4.0X

0.097

0.10mm

3.5μm

0.3%

0.04%

※景深是对于1/2“CCD相机设想相当水平320条TV线解像计算值
    （成像面可容许的错乱圆圈：40μm）
※分辨率是指在波长550nm时的理论分辨率



可选附件：

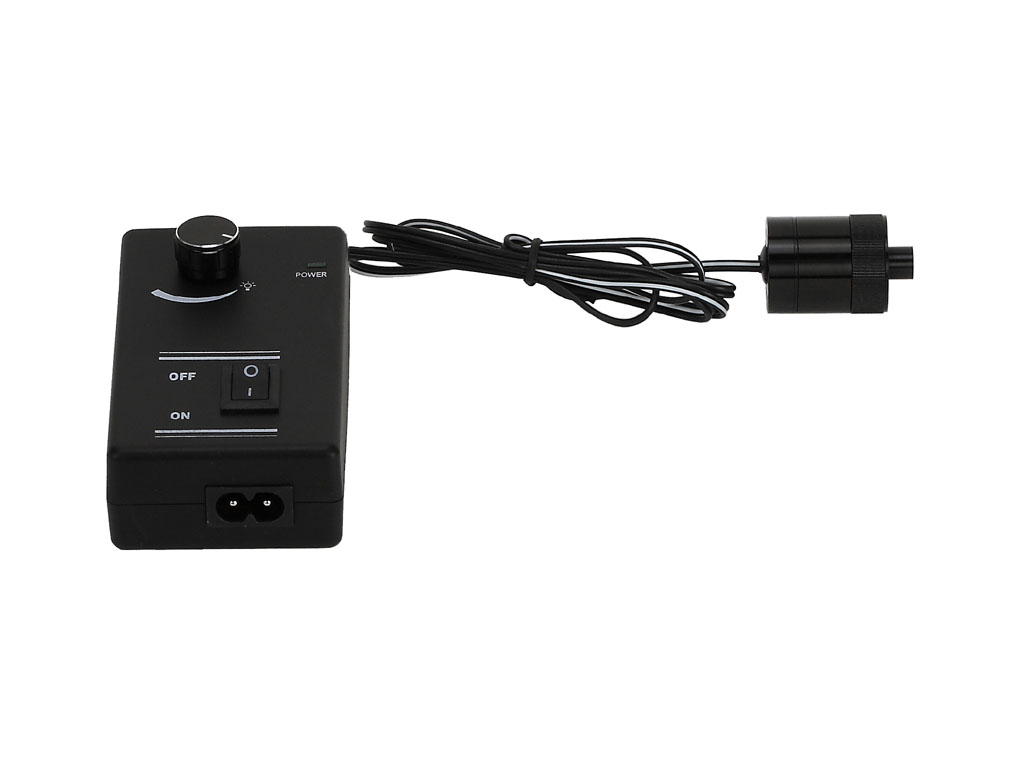

辅助光源：

    型号名称：MLC1000A可
          调光高亮度LED光源
    说明：由调光电源和高
          亮度LED灯组成
          (连接尺寸为：Φ9mm,
          功率为1W)，特别适
         合于LCD的加工及检
          验。

MLC1000A

CCD接头：

    型号名称：0.5X、1.0X 、1.5X、2.0X CCD接头
    说明：选用不同倍率的
           CCD接头可改变
           MZDV0640系列短小
           型连续变倍单筒
           视频显微系统的总
           倍率。可根据要求
           倍率大小选用。

1.0X CCD接头使用示例

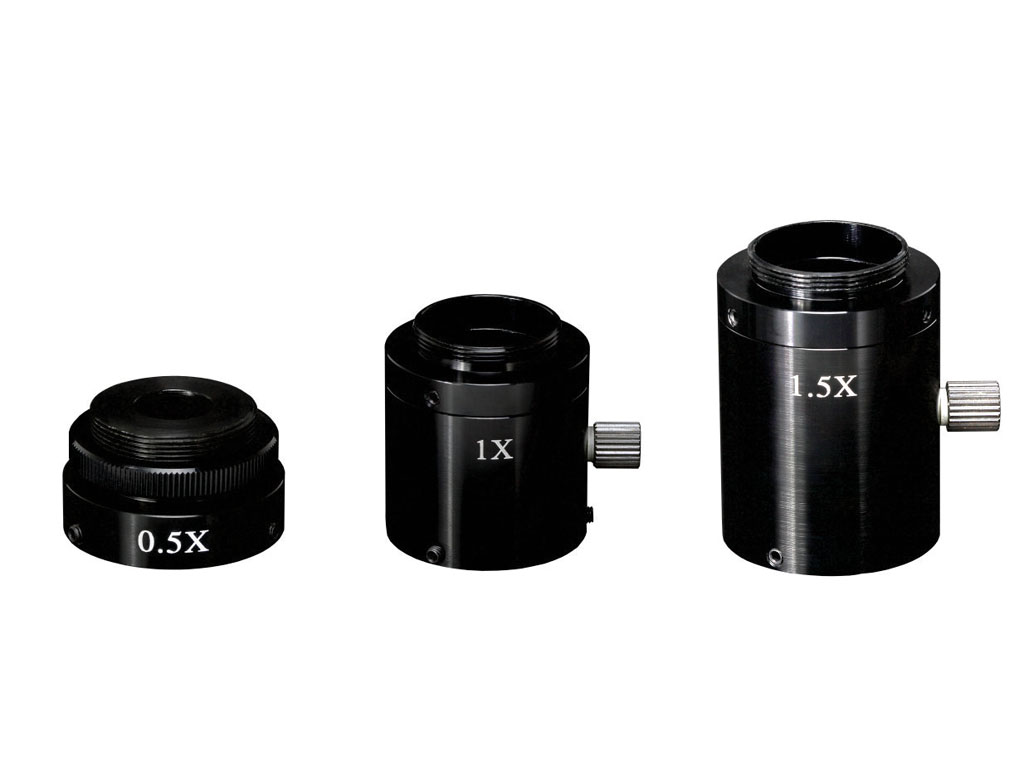

0.5X、1.0X、1.5X CCD接头

MZDV0640

附加物镜：

    型号名称：0.3X、0.5X、0.75X、
             1.0X、1.5X、2X物镜
    说明：将物镜连接于MZDV0640
          系列短小型连续变倍
          单筒视频显微系统下
          端，可以改变总放大
          倍率和工作距离，用
         户根据倍率要求和工
         作距离选择。
    工作距离：
               DH-W0.3 :293mm
               DH-W0.5 :175mm
               DH-W0.75 :117mm
               DH-W1.0 :82mm
               DH-W1.5 :54mm
               DH-W2.0 :35mm

1.0X物镜使用示例

0.3X、0.5X、0.75X、
1.0X、1.5X、2.0X物镜

MZDV0640C

可选底座及支架：

底座组
