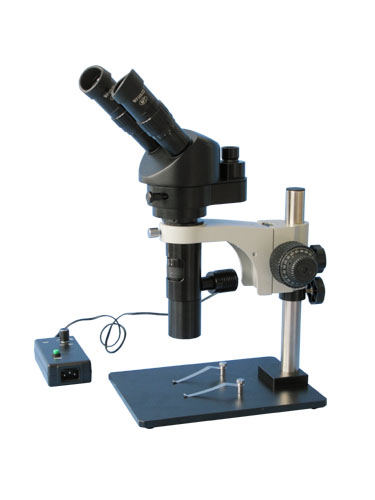

  • 产品名称：双目显微镜（高对比度）
  • 产品型号：MZDA1490
  • 品牌：MT迈特
  • 产地：桂林
  • 原价：￥0.00
  • 现价：￥0.00
  • 编 号：
  • 购买数量：

品牌简介：

MT迈特 物镜：连续变倍0.7X~4.5X

技术参数

迈特光学 MZDA1490系列高对比度同轴照明连续变倍单筒视频显微镜（晶圆、芯片、LCD制造专业设备）包括MZDA1490BC（双目）、MZDA1490BTC（三目），此系列是同轴照明显微镜中的高级产品，独创的成像和照明光学系统设计，使它有更好的对比度和景深，能同时进行视频显示和双目目视观察，目视观察成正像。适用于反射物体的观察和检测，特别适合LCD、平面印刷品和其它低反射率平面物品的检测。


MZDA1490       产品标准配置表       可选附件       可选底座及支架        包装尺寸
MZDA1490双目显微镜（高对比度）
主要技术规格： （MZDA1490系列高对比度同轴照明连续变倍单筒视频显微镜）
● 同时进行目视与视频观察，观察像与被观察物方位一致，成正像，选购相应接头，可接CCD(CMOS)摄像头，数码相机，胶卷相机
● 标准目视总放大倍率14X~90X，1.4X~9X连续变倍镜体，WFH10X/22平场目镜，工作距离103mm
● 配2X附加物镜和30X目镜，最大倍率540X
● 长寿命，环保型各种波长超强LED同轴照明
● 双目镜筒倾斜45°
● 双目视度调节±6屈光度
● 瞳距调节范围53~75mm
● 调焦范围：手轮调焦50mm，圆立柱高242mm
● 支架与主机配合尺寸Φ45mm
● WFH10X/22、SWF15X、SWF20X、SWF30X四种倍率目镜及0.7X、2X附加物镜可配
● CCD接头有0.3X、0.5X、1X可以配接
主要优点：高对比度，清晰度不低于国际同类机型，价格低于国际同类机型，成正象，有双目及三目机型。能看清包括LCD、芯片、晶圆等几乎一切物体。
主要适用范围：晶圆、芯片、LCD等反射率较低的微小物体观察、分析、检测及一般物体高清晰成像观察、分析。特别适合于高端研究用。

产品标准配置表：



MZDA1490BC

MZDA1490BTC

主机ZDA1490BC

●



主机ZDA1490BTC



●

目镜WFH10X/22

●●

●●

眼罩

●●

●●

底座SD11J-D

●

●

LED光源 MLC1000

●

●

其它配置机型示例：

MZDA1490BTC+C1.0+CCD+S7650

80X目视观察集成电路效果图

主要光学参数：
(1). 双目目视观察

目镜

   附加物镜

主机

加0.7X附加物镜

加2X附加物镜

10X/Φ22

总放大倍率

14X~90X

9.8X~63X

28X~180X

视场范围(mm)

Φ15.7~Φ2.44

Φ22.4~Φ3.5

Φ7.86~Φ1.22

15X/Φ17

总放大倍率

21X~135X

14.7X~94.5X

42X~270X

视场范围(mm)

Φ12.14~Φ1.89

Φ17.35~Φ2.7

Φ6.07~Φ0.94

20X/Φ14

总放大倍率

28X~180X

19.6X~126X

56X~360X

视场范围(mm)

Φ10~Φ1.56

Φ14.29~Φ2.22

Φ5~Φ0.78

30X/Φ9

总放大倍率

42X~270X

29.4X~189X

84X~540X

视场范围(mm)

Φ6.43~Φ1

Φ9.18~Φ1.43

Φ3.21~Φ0.5

工作距离（mm）

103

145

35

变倍主体连续变倍范围1.4X～9X
注：a. 总放大倍率=目镜放大倍率×变倍主体放大倍率×附加物镜放大倍率
    例如：配10X目镜，变倍主体变倍环刻度位于3 位置，选配2X附加物镜
     则 总放大倍率=10 × 3 × 2=60X
   b.视场范围=目镜视场直径÷变倍主体放大倍率÷附加物镜（无附加物镜时为1）
    例如：配10X目镜，变倍主体变倍环刻度位于3 位置，无附加物镜
     视场范围=22÷3÷1=Φ7.33mm

(2). 视频显示
附加物镜

CCD接头

0.5X

1X

主机
（无附加物镜）

总光学放大倍率

0.7X~4.5X

总光学放大倍率

1.4X~9X

视场范围(mm)

5.14X6.86~0.8X1.07

视场范围(mm)

2.57X3.43~0.4X0.53

工作距离(mm)

103

0.7X

总光学放大倍率

0.49X~3.15X

总光学放大倍率

0.98X~6.3X

视场范围(mm)

7.35X9.8~1.14X1.52

视场范围(mm)

3.67X4.9~0.57X0.76

工作距离(mm)

145

2X

总光学放大倍率

1.4X~9X

总光学放大倍率

2.8X~18X

视场范围(mm)

2.57X3.43~0.4X0.53

视场范围(mm)

1.29X1.71~0.2X0.27

工作距离(mm)

35

变倍主体连续变倍范围1.4X～9X
注：a.视场范围是以1/3"CCD摄像头计算。
    b.视频放大倍率=总光学放大倍率×数字放大倍率
    总光学放大倍率=CCD接头倍率×附加物镜倍率×变倍主体放大倍率
    例如：CCD接头为1X，无附加物镜（此时乘数为1），变倍主体变倍环刻度位于2 位置，
    则 总光学放大倍率=1×1×2=2X
    数字放大倍率=显示器的显示屏对角线尺寸÷CCD摄像头靶面对角线尺寸
    CCD摄像头靶面对角线尺寸：
    1/3” CCD：6mm；     1/2” CCD：8mm；     2/3” CCD：11mm.
    例如：
    14” 监视器配1/3” CCD摄像头的数字放大倍率=14×25.4÷6=59.27
    17” 监视器配1/3” CCD摄像头的数字放大倍率=17×25.4÷6=71.97



可选附件：
CCD接头、数码相机接头和显微摄影装置：



型号名称：C0.5、C1.0 CCD接头， DT01数码相机接头、PT01显微摄影装置
说明：CCD接头、DT01数码相机接头、PT01显微摄影装置与三目观察头配合使用可进行视频显示、数码照相、显微摄影。选用0.5X或1.0X CCD接头可改变视频显示的总倍率。

CCD接头+摄影装置

CDM1.0  1X带测微尺CCD接头：



型号名称：CDM1.0  1X带测微尺CCD接头
说明：内含0.1mm/格十字测微尺，测微尺与被观察物同时显示于显示屏，可直接进行长度测量，通过软件可进行高精度长度测量。
安装：将此部件拧进CCD接头上端螺纹，CCD摄像头直接拧进此部件上端的C型接口。



CDM1.0使用示例

CDM1.0 1X带测微尺CCD接头

C1.0+CDM1.0+CCD

目镜、分划目镜及测微尺：

10X广角目镜WFH10X/22（FNΦ22mm）
15X广角目镜SWF15X （FNΦ17mm）
20X广角目镜SWF20X （FNΦ14mm）
30X广角目镜SWF30X （FNΦ9mm）

目镜



10X分划目镜WFH10X-CM0.1XY（0.1mm/格）
15X分划目镜SWF15X-CM0.05XY（0.05mm/格）
20X分划目镜SWF20X-CM0.05XY（0.05mm/格）

分划目镜



一字测微尺CML0.01（0.01mm/格）
十字不带刻度分划板CM
十字水平带刻度分划板CM0.1X（0.1mm/格）CM0.05X（0.05mm/格）
十字垂直水平带刻度分划板CM0.1XY（0.1mm/格）CM0.05XY（0.05mm/格）
网格板CMS0.2（0.2mm/格）CMS0.5（0.5mm/格）

测微尺

附加物镜：

型号名称：0.7X附加物镜DA-W0.7，2X附加物镜DA-W2.0
说明：选用附加物镜，可改变总的放大倍率和工作距离，有0.7X，2X两种规格可选。
0.7X附加物镜DA-W0.7 工作距离：145mm，
2X附加物镜DA-W2.0 工作距离：35mm

附加物镜

载物台：

型号名称：S10086机械式载物台
说明：·将被观察物置于机械载物台上，方便于XY方向移动标本，易于找图象
            ·X方向移动范围100mm
                Y方向移动范围86mm

S10086
