MZPS0880

MZPS0880T

主机ZPS0880

●

主机ZPS0880T

●

目镜WF10X/22

●●

●●

眼罩

●●

●●

1X平场大物镜PS-WP1.0

●

●

底座SD1

●

●

目镜

物镜

0.5X

0.7X

1X

1.5X（附加物镜）

10X

总放大倍率

4X~40X

5.6X~56X

8X~80X

12X~120X

视场直径（mm）

Φ55~Φ5.5

Φ39.3~Φ3.93

Φ27.5~Φ2.75

Φ18.33~Φ1.83

15X

总放大倍率

6X~60X

8.4X~84X

12X~120X

18X~180X

视场直径（mm）

Φ42.5~Φ4.25

Φ30.36~Φ3.04

Φ21.25~Φ2.13

Φ14.17~Φ1.42

20X

总放大倍率

8X~80X

11.2X~112X

16X~160X

24X~240X

视场直径（mm）

Φ35~Φ3.5

Φ25~Φ2.5

Φ17.5~Φ1.75

Φ11.67~Φ1.17

30X

总放大倍率

12X~120X

16.8X~168X

24X~240X

36X~360X

视场直径（mm）

Φ22.5~Φ2.25

Φ16.1~Φ1.61

Φ11.25~Φ1.13

Φ7.5~Φ0.75

工作距离（mm）

186

135

91

40

型号：
    0.5X消色差大物镜PS-W0.5，工作距离186mm，
    0.7X消色差大物镜PS-W0.7，工作距离135mm，
    1X平场消色差无畸变大物镜PS-WP1.0，工作距离91mm，
    1.5X消色差大物镜PS-W1.5，工作距离40mm。

   说明：选用不同倍率的大物镜，可获得不同的总放倍率和工作距离。
1.使用0.5X大物镜时，需使用加长圆立柱。
2.当需用1．5X附加大物镜时需和1X平场大物镜一起使用

大物镜

型号名称：三目分光组

说明：
     三目分光组有两种型号：PS-T1 三目分光组 和 PS-T 拉杆式三目分光组。
1、PS-T1 三目分光组，目镜观察为：左50%，右50%通光；
2、PS-T 拉杆式三目分光组，目镜观察为：左100%，右0%（或100%）通光。
此类部件与CCD接头、数码相机接头、显微摄影装置配合使用，可同时进行双目观察和视 频显示、数码摄影或胶片相机 摄影。

PS-T1 三目分光组应用示例

 5X广角目镜WF5X （FNΦ22mm）
10X平场广角目镜WF10X/22（FN Φ22mm）
15X广角目镜SWF15X （FNΦ17mm）
20X广角目镜SWF20X （FNΦ14mm）
30X广角目镜SWF30X （FNΦ9mm）

目镜

10X分划目镜WF10X-CM0.1XY（0.1mm/格）
15X分划目镜SWF15X-CM0.05XY（0.05mm/格）
20X分划目镜SWF20X-CM0.05XY（0.05mm/格）

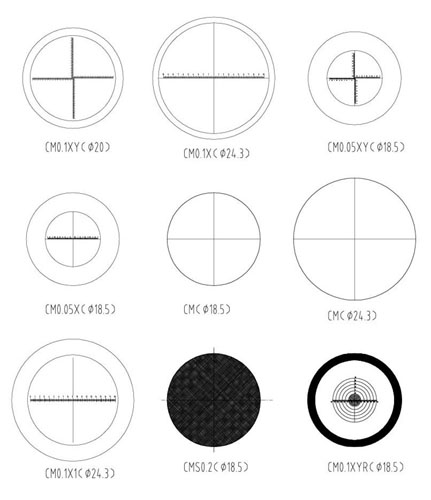

分划目镜

一字测微尺CML0.01（0.01mm/格）
十字不带刻度分划板CM
十字水平带刻度分划板CM0.1X（0.1mm/格） CM0.05X（0.05mm/格）
十字垂直水平带刻度分划板CM0.1XY（0.1mm/格）CM0.05XY（0.05mm/格）
网格板CMS0.2（0.2mm/格）CMS0.5（0.5mm/格）

辅助光源

显微摄影装置,
CCD接头及数码相机接头

载物台
