| MZDH1065 产品标准配置表 可选附件 可选底座及支架 包装尺寸 |
 |

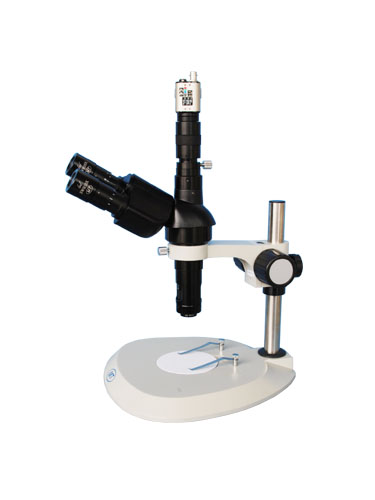

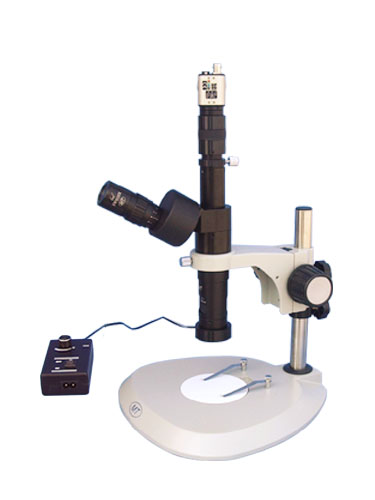

MZDH1065显微镜
主要技术规格： （MZDH1065系列高倍率连续变倍单筒视频显微镜）
·同时进行视频显示和目视30°观察（MZDH1065BT、MZDH1065BTC为双目目视30°观察）
·物镜连续变倍1X～6.5X
·可调光高亮度LED同轴照明（MZDH1065TC、MZDH1065BTC）
·高倍率，全程齐焦
·主机配合尺寸Φ45mm
· 可选0.5X、0.75X、1X、1.5X、2X、5X附加物镜
·多种辅助光源、底座可选（CCD为选购件） |
|
|
|
| |
| 产品标准配置表： |
|
|
MZDH1065BT
|
MZDH1065T
|
MZDH1065BTC
|
MZDH1065TC
|
|
主机ZDH1065BT
|
●
|
|
|
|
|
主机ZDH1065T
|
|
●
|
|
|
|
主机ZDH1065BTC
|
|
|
●
|
|
|
主机ZDH1065TC
|
|
|
|
●
|
|
目镜WF10X/20
|
●●
|
|
●●
|
|
|
目镜SWH10X
|
|
●
|
|
●
|
|
底座SD1-D
|
●
|
●
|
●
|
●
|
|
LED光源 MLC1000
|
|
|
● |
● |

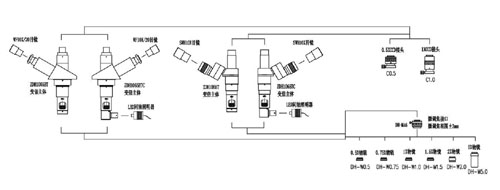

MZDH1065系列高倍率连续变倍单筒视频显微镜(主机)分解图：
MZDH1065系列主要光学参数：
|
物镜
|
CCD接头
|
目镜
|
|
0.5X
|
1X
|
|
0.5X
|
视频放
大倍率
|
14.8X
～96.3X
|
目视放大倍率
|
5X～32.5X
|
视频放大倍率
|
29.6X
～192.6X
|
目视放
大倍率
|
5X～32.5X
|
10X
|
|
视场范围(mm)
|
14.4X19.2
～2.2X2.95
|
目视视场范围
|
Φ40～Φ6.2
|
视场
范围
|
7.2X9.6
～1.1X1.5
|
目视视
场范围
|
Φ40～Φ6.2
|
| Φ46～Φ7.1 |
Φ46～Φ7.1 |
|
工作距离(mm)
|
175
|
|
0.75X
|
视频放
大倍率
|
22.2X
～144.5X
|
目视放大倍率
|
7.5X～48.75X
|
视频放大倍率
|
44.5X
～288.9X
|
目视放
大倍率
|
7.5X～8.75X
|
|
视场范围(mm)
|
9.6X12.8
～1.5X2
|
目视视场范围
|
Φ26.7～Φ4.1
|
视场
范围
|
4.8X6.4
～0.74X0.98
|
目视视
场范围
|
Φ26.7～Φ4.1
|
| Φ31～Φ4.7 |
Φ31～Φ4.7 |
|
工作距离(mm)
|
117
|
|
1X
|
视频放
大倍率
|
29.6X
～192.6X
|
目视放大倍率
|
10X～65X
|
视频放大倍率
|
59.27X
～385.2X
|
目视放
大倍率
|
10X～65X
|
|
视场范围(mm)
|
7.2X9.6
～1.1X1.5
|
目视视场范围
|
Φ20～Φ3.1
|
视场
范围
|
3.6X4.8
～0.55X0.74
|
目视视
场范围
|
Φ20～Φ3.1
|
| Φ23～Φ3.5 |
Φ23～Φ3.5 |
|
工作距离(mm)
|
82
|
|
1.5X
|
视频放
大倍率
|
44.5X
～288.9X
|
目视放大倍率
|
15X～97.5X
|
视频放大倍率
|
88.9X
～577.9X
|
目视放
大倍率
|
15X～97.5X
|
|
视场范围(mm)
|
4.8X6.4
～.74X0.98
|
目视视
场范围
|
Φ13.3～Φ2.1
|
视场
范围
|
2.4X3.2
～0.37X0.49
|
目视视
场范围
|
Φ13.3～Φ2.1
|
| Φ15.3～Φ2.4 |
Φ15.3～Φ2.4 |
|
工作距离(mm)
|
54
|
|
2X
|
视频放
大倍率
|
59.27X
～385.3X
|
目视放大倍率
|
20X～130X
|
视频放大倍率
|
118.5X
～770.5X
|
目视放
大倍率
|
20X～130X
|
|
视场范围(mm)
|
3.6X4.8
～.55X0.74
|
目视视
场范围
|
Φ10～Φ1.5
|
视场
范围
|
1.8X2.4
～0.28X0.37
|
目视视
场范围
|
Φ10～Φ1.5
|
| Φ11.5～Φ1.8 |
Φ11.5～Φ1.8 |
|
工作距离(mm)
|
35
|
|
5X
|
视频放
大倍率
|
148X
～963X
|
目视放大倍率
|
50X～325X
|
视频放大倍率
|
296X
～1926X
|
目视放
大倍率
|
50X～325X
|
|
视场范围(mm)
|
1.44X1.92
～0.22X0.3
|
目视视场范围
|
Φ4～Φ0.6
|
视场
范围
|
0.72X0.96
～.11X0.148
|
目视视
场范围
|
Φ4～Φ0.6
|
| Φ4.6～Φ0.7 |
Φ4.6～Φ0.7 |
|
工作距离(mm)
|
|
|
变倍主体连续变倍范围1X～6.5X
|
注：视频放大倍率、视场范围是以1/3"CCD摄像头、14"监视器计算。
表中“目视视场范围”，第一行为MZDH1065BT的数值，第二行为MZDH1065T的数值。
|
|
|
|
| |
| 可选附件： |
辅助光源：
|
|
型号名称：MLC1000
可调光高亮度LED光源
说明：由调光电源和高
亮度LED灯组成，使
用于MZDH1065TC，
MZDH1065BTC高倍
率连续变倍单筒视频
显微镜同轴照明 (连
接尺寸为：Φ9mm, 功
率为1W)，特别适合于
LCD的加工及检验。
|
MLC1000使用示例
|
|
MLC1000
|
MZDH1065TC+MLC1000
|
|
|
|
|
型号名称：MLR25 可
调光LED直接环形光源
说明：由调光电源和白
光环形LED灯组成(连
接尺寸为: Φ25mm)，
采用电流控制技术确
保LED长寿命。
与MZDH1065系
列高倍率连续变倍单
筒视频显微镜配合使
用，主要应用于底基
及印刷板的定位，晶
片部件检查；液晶校
正，塑料容器检查；
标签，管脚，集成电
路印字检查及类似用
途。
|
MLR25使用示例
|
|
MLR25
|
MZDH1065T+ MLR25
|
CCD接头：
|
|
型号名称：0.5X、1X
CCD接头
说明：选用0.5X或1.0X
CCD接头可改变
MZDH1065系列高倍
率连续变倍单筒视频
显微镜的总倍率。可
根据要求倍率大小选
用。
|
C1.0使用示例
|
|
C0.5，C1.0
|
MZDH1065T
|
辅加物镜：
|
|
|
|
| |
|
|
| |
| 包装尺寸： |
|
产品型号
|
包装类型
|
长×宽×高(mm)
|
体积（m3）
|
毛重（kg）
|
净重（kg）
|
每箱台数
|
备注
|
|
ZD0745
(主机)
|
泡沫
纸箱
|
310×143×81
|
0.004
|
0.75
|
0.5
|
1
|
除重量有
微小差别外
，MZD、
MZDH系
列单筒视
频显微系
统的其余
参数与
MZD0745
相同。
|
|
ZD0745+SF5
（主机+升降组）
|
泡沫
纸箱
|
295×215×327
|
0.025
|
1.6
|
1.05
|
1
|
|
620×440×345
|
0.094
|
7.9
|
4.2
|
4
|
|
ZD0745+SD1（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.8
|
2.15
|
1
|
|
670×380×395
|
0.1
|
7.3
|
4.3
|
2
|
|
ZD0745+SD2（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.55
|
3.9
|
1
|
|
670×380×395
|
0.1
|
5.95
|
7.8
|
2
|
|
ZD0745+SD3（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.95
|
2.3
|
1
|
|
670×380×395
|
0.1
|
7.6
|
4.6
|
2
|
|
ZD0745+SD4（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.55
|
3.9
|
1
|
|
670×380×395
|
0.1
|
10.8
|
7.8
|
2
|
|
ZD0745+SD5（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.6
|
1.95
|
1
|
|
670×380×395
|
0.1
|
6.9
|
3.9
|
2
|
|
ZD0745+SD6（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.15
|
3.5
|
1
|
|
670×380×395
|
0.1
|
10
|
7
|
2
|
|
ZD0745+SD7（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.75
|
2.1
|
1
|
|
670×380×395
|
0.1
|
7.2
|
4.2
|
2
|
|
ZD0745+SD8（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
4.95
|
3.3
|
1
|
|
670×380×395
|
0.1
|
9.6
|
6.6
|
2
|
|
ZD0745C+MLC100-02
（主机+电源）
|
泡沫
纸箱
|
480×143×90
|
0.006
|
1
|
0.7
|
1
|
ZD16100C、ZD20140C
与之相同
|
|
ZD0850C+MLR25-02
（主机+调光器）
|
泡沫
纸箱
|
480×143×90
|
0.006
|
1.6
|
1.3
|
1
|
|
|
|
|
|
