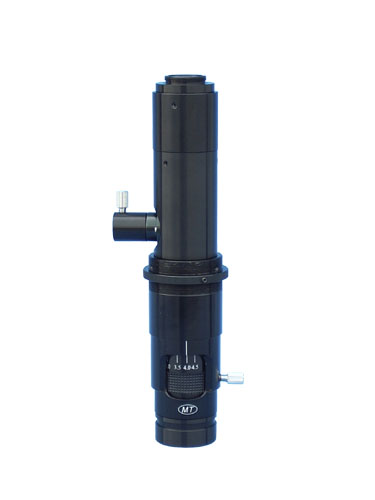

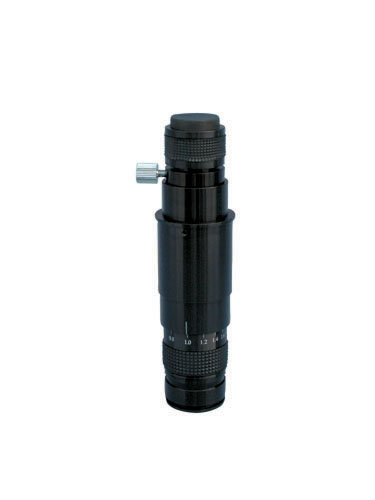

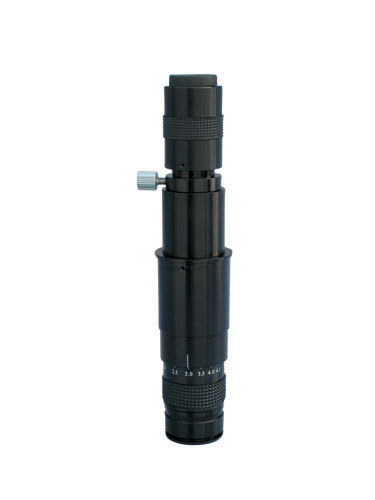

ZD0745-D主机

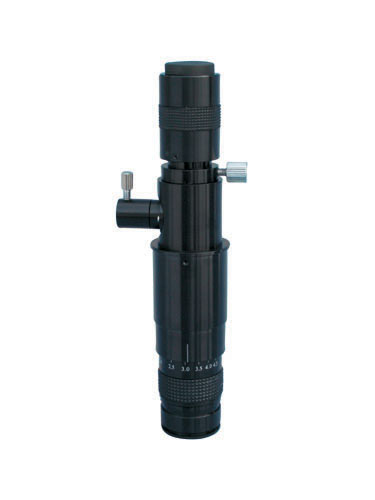

ZD0745C-D主机

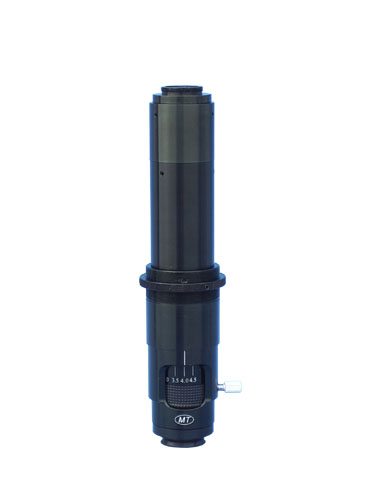

ZD0212主机

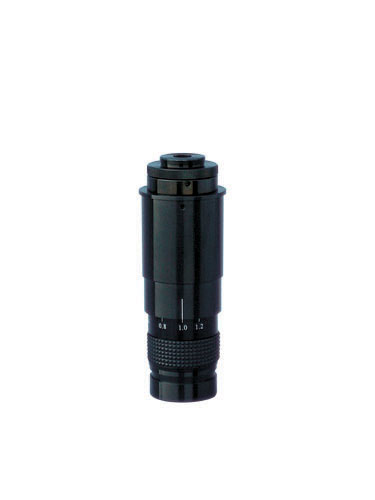

ZD0318主机

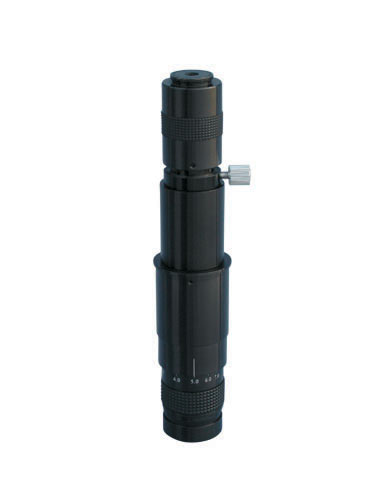

ZD1070主机

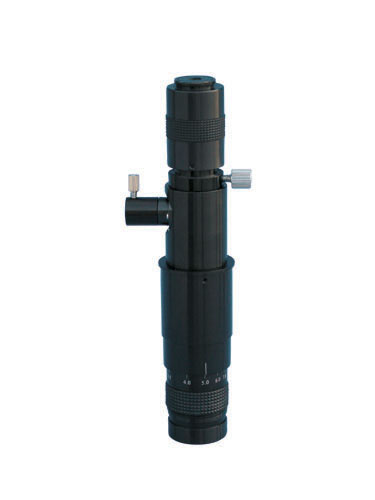

ZD1070C主机

ZD0745C主机

ZD0745-A主机

ZD0745C-A主机

物镜

CCD接头

0.5X

1X

0.5X

光学放大倍率

0.175X～1.125X

0.35X～2.25X

视场范围(mm)

20.6X27.4～3.2X4.3

10.3X13.7～1.6X2.13

工作距离(mm)

195

0.7X

光学放大倍率

0.245X～1.575X

0.49X～3.15X

视场范围(mm)

14.7X19.6～2.3X3

7.3X9.8～1.14X1.5

工作距离(mm)

145

1X

光学放大倍率

0.35X～2.25X

0.7X～4.5X

视场范围(mm)

10.3X13.7～1.6X2.13

5.14X6.9～0.8X1.1

工作距离(mm)

115

2X

光学放大倍率

0.7X～4.5X

1.4X～9X

视场范围(mm)

5.14X6.9～0.8X1.1

2.6X3.4～0.4X0.5

工作距离(mm)

35

变倍主体连续变倍范围0.7X～4.5X

物镜

CCD接头

0.5X

1X

0.5X

光学放大倍率

0.25X～1.75X

0.5X～3.5X

视场范围(mm)

14.4X19.2～2.1X2.7

7.2X9.6～1X1.4

工作距离(mm)

195

0.7X

光学放大倍率

0.35X～2.45X

0.7X～4.9X

视场范围(mm)

10.3X13.7～1.5X2

5.1X6.9～0.7X1

工作距离(mm)

145

1X

光学放大倍率

0.5X～3.5X

1X～7X

视场范围(mm)

7.2X9.6～1X1.4

3.6X4.8～0.5X0.7

工作距离(mm)

115

2X

光学放大倍率

1X～7X

2X～14X

视场范围(mm)

3.6X4.8～0.5X0.7

1.8X2.4～0.26X0.34

工作距离(mm)

35

变倍主体连续变倍范围1X～7X

ZD1070,ZD1070C

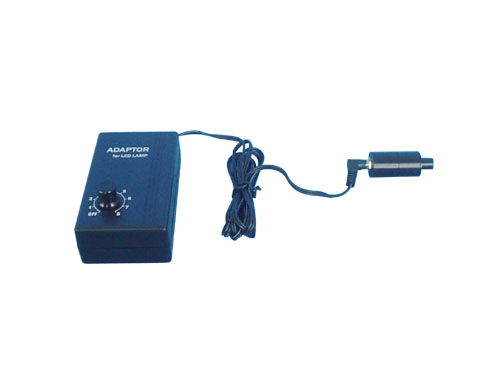

    型号名称：MLC100A LED
       同轴照明光源
    说明：
       由调光电源及LED灯组成，是MLC100的改进型，LED灯的光强弱可以实现连续可调，克服了MLC100的缺陷。（连接尺寸：Φ9mm，LED功率0.1W）

MLC100A使用示例

    型号名称：MLR25 可调
        光LED直接环形光源
    说明：
    由调光电源和白光环
     形LED灯组成(连接尺寸
     为：Φ25mm)，采用电
     流控制技术确保LED长
     寿命。
     与MZD系列连续变倍
     单筒视频显微系统配合
     使用，主要应用于底基
     及印刷板的定位，晶片
     部件检查；液晶校正，
     塑料容器检查；标签，
     管脚，集成电路印字检
     查及类似用途。

MLR25使用示例

MLR25

MZD0745+ MLR25

  型号名称：0.5X、1X
    CCD接头
  说明：
      选用0.5X或1.0X
   CCD接头可改变MZD系
   列连续变倍单筒视频
   显微系统的总倍率。
   可根据要求倍率大小
   选用。

C1.0使用示例

C0.5、C1.0

MZD0745

    型号名称: 0.5X、0.7X、
        2X 物镜
    说明：
      将附加物镜连接于
     MZD系列连续变倍单筒
    视频显微系统下端，可
    以改变总放大倍率和工
    作距离，用户根据倍率
    要求和工作距离选择。
   工作距离：
              D-W0.5 :195mm
              D-W0.7 :145mm
              D-W2.0 :35mm

DH-W0.5使用示例

D-W0.5、D-W0.7、D-W2.0

MZD0745+DH-W0.5

底座组

产品型号

包装类型

长×宽×高(mm)

体积（m³）

毛重（kg）

净重（kg）

每箱台数

备注

ZD0745
(主机)

泡沫
纸箱

310×143×81

0.004

0.75

0.5

1

除重量有
微小差别外
，MZD、
MZDH系
列单筒视
频显微系
统的其余
参数与
MZD0745
相同。

ZD0745+SF5
（主机+升降组）

泡沫
纸箱

295×215×327

0.025

1.6

1.05

1

620×440×345

0.094

7.9

4.2

4

ZD0745+SD1（单筒用）
（整机配置）

泡沫
纸箱

370×330×385

0.047

3.8

2.15

1

670×380×395

0.1

7.3

4.3

2

ZD0745+SD2（单筒用）
（整机配置）

泡沫
纸箱

370×330×385

0.047

5.55

3.9

1

670×380×395

0.1

5.95

7.8

2

ZD0745+SD3（单筒用）
（整机配置）

泡沫
纸箱

370×330×385

0.047

3.95

2.3

1

670×380×395

0.1

7.6

4.6

2

ZD0745+SD4（单筒用）
（整机配置）

泡沫
纸箱

370×330×385

0.047

5.55

3.9

1

670×380×395

0.1

10.8

7.8

2

ZD0745+SD5（单筒用）
（整机配置）

泡沫
纸箱

370×330×385

0.047

3.6

1.95

1

670×380×395

0.1

6.9

3.9

2

ZD0745+SD6（单筒用）
（整机配置）

泡沫
纸箱

370×330×385

0.047

5.15

3.5

1

670×380×395

0.1

10

7

2

ZD0745+SD7（单筒用）
（整机配置）

泡沫
纸箱

370×330×385

0.047

3.75

2.1

1

670×380×395

0.1

7.2

4.2

2

ZD0745+SD8（单筒用）
（整机配置）

泡沫
纸箱

370×330×385

0.047

4.95

3.3

1

670×380×395

0.1

9.6

6.6

2

ZD0745C+MLC100-02
（主机+电源）

泡沫
纸箱

480×143×90

0.006

1

0.7

1

ZD16100C、ZD20140C
与之相同

ZD0850C+MLR25-02
（主机+调光器）

泡沫
纸箱

480×143×90

0.006

1.6

1.3

1
