MZS1065系列连续变倍体视显微镜
主要技术规格：
● 总放大倍率10X~65X（标准配置），可扩充最大总放大倍率390X。
● 1.0X~6.5X连续变倍镜体，工作距离118mm
● 采用超广角高眼点目镜，SWH10X（Φ23mm）
● 三目头/双目头目镜筒倾斜45°，主机头360°旋转
● 双目视度调节范围±6屈光度
● 瞳距调节范围52mm~76mm
● 调焦范围50mm（方立柱时为100mm），中心工作台直径Φ95mm
● 支架与主机配合尺寸为Φ76mm
● 立柱中心到支架中心尺寸为140mm
● 圆立柱尺寸大小为Φ25mm
● 有多种附件、各种底座及万能支架可选择 |
|
|
|
| |
| 产品标准配置表： |
|
|
MZS1065
|
MZS1065T
|
|
主机ZS1065
|
●
|
|
|
主机ZS1065T
|
|
●
|
|
目镜SWH10X
|
●●
|
●●
|
|
眼罩
|
●●
|
●●
|
|
底座SD1
|
●
|
●
|
其它配置机型示例：
|
|
 |
|
|
ZS1065T+SD2+C1.0-S+CDM1.0
|

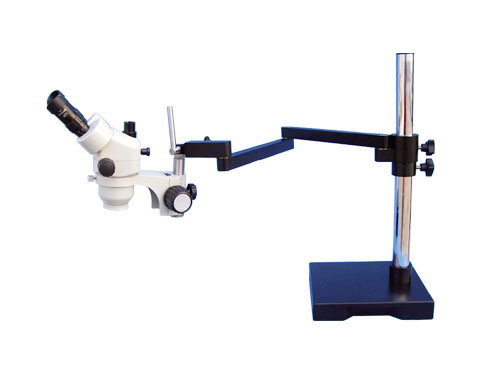

ZS1065+SF1+U2
|
ZS1065T+SD2
+DT01+数码相机
|
主要光学参数：
|
目镜
|
物镜 |
主机
|
加0.37X大物镜
|
加0.5X大物镜
|
加0.7X大物镜
|
加1.5X大物镜
|
加2X大物镜
|
|
1X~6.5X
|
0.37X~2.4X
|
0.5X~3.3X
|
0.7X~4.6X
|
1.5X~9.8X
|
2X~13X
|
|
10X
|
总放大倍率
|
10X~65X
|
3.7X~24.1X
|
5X~32.5X
|
7X~46X
|
15X~98X
|
20X~130X
|
|
视场直径（mm）
|
Φ23~Φ3.5
|
Φ62.2~Φ9.6
|
Φ46~Φ7
|
Φ32.9~Φ5
|
Φ15.3~Φ2.3
|
Φ11.5~Φ1.8
|
|
15X
|
总放大倍率
|
15X~97.5X
|
5.55X~36.1X
|
7.5X~48.8X
|
10.5X~69X
|
22.5X~147X
|
30X~195X
|
|
视场直径（mm）
|
Φ17~Φ2.6
|
Φ45.9~Φ7.1
|
Φ34~Φ5.2
|
Φ24.3~Φ3.7
|
Φ11.3~Φ1.7
|
Φ8.5~Φ1.3
|
|
20X
|
总放大倍率
|
20X~130X
|
7.4X~48.1X
|
10X~65X
|
14X~92X
|
30X~196X
|
40X~260X
|
|
视场直径（mm）
|
Φ14~Φ2.2
|
Φ37.8~Φ5.8
|
Φ28~Φ4.2
|
Φ20~Φ3.1
|
Φ9.3~Φ1.4
|
Φ7~Φ1.1
|
|
30X
|
总放大倍率
|
30X~195X
|
11.1X~72.2X
|
15X~97.5X
|
21X~138X
|
45X~294X
|
60X~390X
|
|
视场直径（mm）
|
Φ9~Φ1.4
|
Φ24.3~Φ3.7
|
Φ18~Φ2.7
|
Φ12.9~Φ2
|
Φ6~Φ0.9
|
Φ4.5~Φ0.7
|
|
工作距离（mm）
|
118
|
275
|
195
|
145
|
50
|
35
|
说明：使用0.37X、0.5X大物镜时，需使用加长圆立柱（使用0.37X时圆立柱至少加长至350mm）

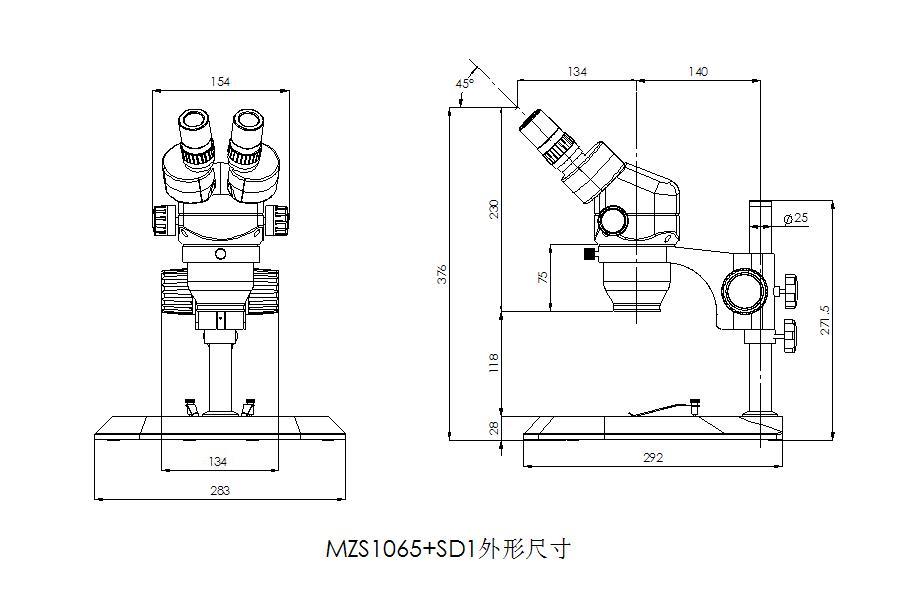

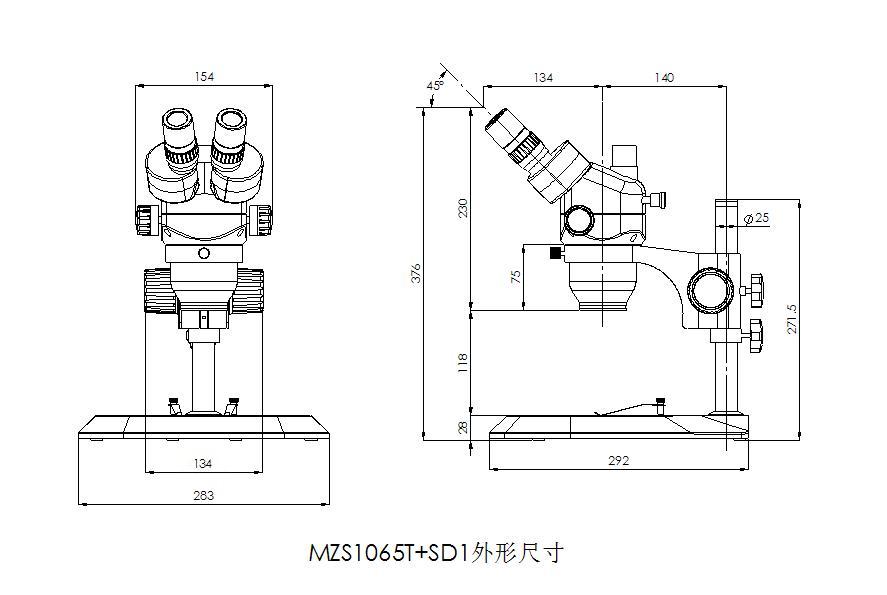

尺寸图：
|
|
|
|
| |
| |
|
|
| |
| 包装尺寸： |
|
产品型号
|
包装类型
|
长×宽×高（mm）
|
体积（m3）
|
毛重（kg）
|
净重（kg）
|
每箱台数
|
备注
|
|
ZS1065
（主机）
|
泡沫
纸箱
|
295×215×327
|
0.025
|
2.4
|
1.85
|
1
|
MZS1065T
除重量比
MZS1065
重0.1kg
外，其它
参数一致
|
|
620×440×345
|
0.094
|
11.1
|
7.4
|
4
|
|
ZS1065+SF1
（主机+升降组）
|
泡沫
纸箱
|
295×215×327
|
0.025
|
3.05
|
2.5
|
1
|
|
620×440×345
|
0.094
|
13.7
|
10
|
4
|
|
ZS1065+SD1
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.5
|
3.6
|
1
|
|
670×380×395
|
0.1
|
10.7
|
7.2
|
2
|
|
ZS1065+SD2
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
6.95
|
5.05
|
1
|
|
670×380×395
|
0.1
|
13.6
|
10.1
|
2
|
|
ZS1065+SD3
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.55
|
3.65
|
1
|
|
670×380×395
|
0.1
|
10.8
|
7.3
|
2
|
|
ZS1065+SD4
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
7.15
|
5.25
|
1
|
|
670×380×395
|
0.1
|
14
|
10.3
|
2
|
|
ZS1065+SD5
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.3
|
3.4
|
1
|
|
670×380×395
|
0.1
|
10.3
|
6.8
|
2
|
|
ZS1065+SD6
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
6.75
|
4.85
|
1
|
|
670×380×395
|
0.1
|
13.2
|
9.7
|
2
|
|
ZS1065+SD7
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.35
|
3.45
|
1
|
|
670×380×395
|
0.1
|
10.4
|
6.9
|
2
|
|
ZS1065+SD8
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
6.55
|
4.65
|
1
|
|
670×380×395
|
0.1
|
12.8
|
9.3
|
2
|
|
万能支架
|
U1
|
泡沫
纸箱
|
660×315×250
|
0.052
|
19.5
|
17.6
|
1
|
|
U2
|
20
|
18.1
|
1
|
|
U3
|
23
|
21
|
1
|
|
U1c
|
9.1
|
7
|
1
|
|
U2c
|
9.6
|
7.5
|
1
|
|
U3c
|
12.6
|
10.5
|
1
|
|
|
|
|
