MZDH0670系列连续变倍单筒视频显微系统，具有较大的变倍比12:1，附件齐全，可选多种倍率CCD接头和多种倍率物镜，可选同轴照明、环形灯照明。能实现多种配置，具有广泛的用途，特别适用于电子设备、LCD、LED等领域的数码成像观察、检查和数据测量。 MZDH0670系列连续变倍单筒视频显微系统包括以下机型： ●MZDH0670、●MZDH0670C、●MZDH0670-D（外形与MZDH0670同）、●MZDH0670C-D（外形与MZDH0670C同）、●MZDH0670C-P 、●MZDH0670-A、●MZDH0670C-A、 ●MZDH0670-AD（外形与MZDH0670-A同）、●MZDH0670C-AD（外形与MZDH0670C-A同）， C表示同轴照明，D表示变倍时整数倍带定位装置， P表示同轴照明带偏光，A表示前组物镜带微调。
| |
| MZDH0670 产品标准配置表 可选附件 可选底座及支架 包装尺寸 |
 |

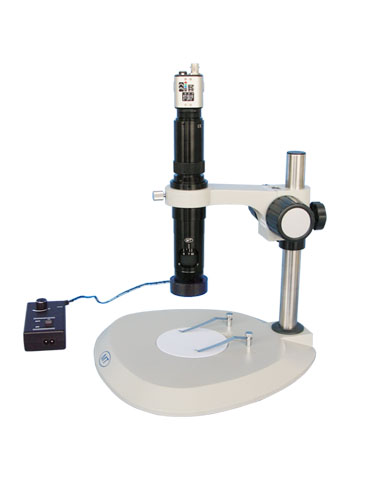

MZDH0670（大变倍比）
主要技术规格： (MZDH0670系列连续变倍单筒视频显微系统)
● 物镜连续变倍范围：0.58X～7.0X，变倍比12: 1，工作距离82mm（1X物镜）
● 可调光高亮度长寿命LED同轴照明
● 主机与支架配合尺寸为Φ45mm
● 标准CS接口（支承面到CCD靶面距离为12.5mm）
● 0.4X、0.5X、0.67X、1X（标准配置）、1.5X、2X各种倍率CCD接头可选
● 0.3X、0.5X、0.75X、1X（标准配置）、1.5X、2X、4.5X各种倍率物镜可选
● 可接Nikon、Olympus、Mitsutoyo标准螺纹无穷远金相镜头
|
|
|
|
| |
| 产品标准配置表： |
|
|
MZDH0670
|
MZDH0670-D
|
MZDH0670C
|
MZDH0670C-D
|
|
主机ZDH0670
|
●
|
|
|
|
|
主机ZDH0670-D
|
|
●
|
|
|
|
主机ZDH0670C
|
|
|
●
|
|
|
主机ZDH0670C-D
|
|
|
|
●
|
|
底座SD1-D
|
●
|
●
|
●
|
●
|
|
LED光源 MLC1000
|
|
|
● |
● |

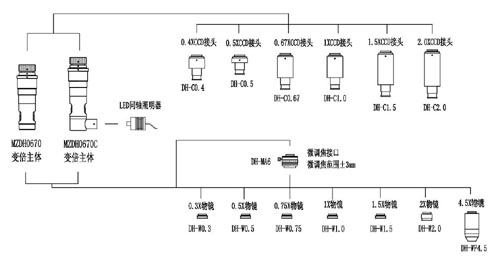

MZDH0670系列连续变倍单筒视频显微系统(主机)分解图：
主要光学参数：
|
物镜
|
CCD接头
|
|
0.4X
|
0.5X
|
0.67X
|
1X
|
1.5X
|
2X
|
|
0.3X
|
光学放大倍率
|
0.07X～0.84X
|
0.09X～1.05X
|
0.12X～1.4X
|
0.17X～2.1X
|
0.26X～3.15X
|
0.35X～4.2X
|
|
视场范围(mm)
|
50X66.67
～4.3X5.7
|
40X53.33
～
3.43X4.57
|
30X40
～2.57X3.43
|
21.1X28.2
～
1.71X2.29
|
13.85X18.46
～
1.14X1.52
|
10.3X13.71
～
0.86X1.14
|
|
工作距离(mm)
|
293
|
|
0.5X
|
光学放大倍率
|
0.12X～1.4X
|
0.15X～1.75X
|
0.2X～2.34X
|
0.29X～3.5X
|
0.44X～5.25X
|
0.58X～7X
|
|
视场范围(mm)
|
30X40
～2.57X3.43
|
24X32
～
2.06X2.74
|
18X24
～1.5X2
|
12.4X16.5
～
1.03X1.37
|
8.2X10.91
～
0.69X0.91
|
6.2X8.3
～
0.51X0.69
|
|
工作距离(mm)
|
175
|
|
0.75X
|
光学放大倍率
|
0.18X～2.1X
|
0.225X
～2.625X
|
0.3X～3.5X
|
0.44X～5.25X
|
0.65X～7.87X
|
0.87X～10.5X
|
|
视场范围(mm)
|
20X26.67
～1.7X2.3
|
16X21.33
～
1.37 X1.83
|
12X16
～1.03 X1.37
|
8.2X10.9
～
0.69X0.91
|
5.53X7.38
～
0.46X0.61
|
4.1X5.52
～
0.34X0.46
|
|
工作距离(mm)
|
117
|
|
1X
|
光学放大倍率
|
0.24X～2.8X
|
0.3X～3.5X
|
0.4X
～4.69X
|
0.58X～7X
|
0.87X～10.5X
|
1.16X～14X
|
|
视场范围(mm)
|
15X20
～1.3X1.7
|
12X16
～
1.03X1.37
|
9X12
～0.77X1
|
6.2X8.3
～
0.51X0.69
|
4.1X5.52
～
0.34X0.46
|
3.1X4.1
～
0.26X0.34
|
|
工作距离(mm)
|
82
|
|
1.5X
|
光学放大倍率
|
0.36X～4.2X
|
0.45X～5.25X
|
0.6X～7X
|
0.87X～10.5X
|
1.3X～15.75X
|
1.7X～21X
|
|
视场范围(mm)
|
10X13.33
～0.86X1.14 |
8X10.67
～
0.69X0.91
|
6X8
～0.5X0.7 |
4.13X5.52
～
0.34X0.46
|
2.77X3.69
～
0.23X0.3
|
2.1X2.82
～
0.17X0.23
|
|
工作距离(mm)
|
54
|
|
2X
|
光学放大倍率
|
0.48X～5.6X
|
0.6X～7X
|
0.8X～9.38X
|
1.16X～14X
|
1.7X～21X
|
2.3X～28X
|
|
视场范围(mm)
|
7.5X10
～0.64X0.86 |
6X8
～
0.51X0.69
|
4.5X6
～0.38X0.51 |
3.1X4.1
～
0.26X0.34
|
2.1X2.82
～
0.17X0.23
|
1.57X2.09
～
0.13X0.17
|
|
工作距离(mm)
|
35
|
|
4.5X
|
光学放大倍率
|
1.04X～12.6X
|
1.31X～15.75X |
1.75X～21.1X |
2.61X～31.5X |
3.92X～47.25X |
5.22X～63X |
|
视场范围(mm)
|
3.45X4.6
～0.29X0.38 |
2.76X3.68
～0.23X0.3 |
2.06X2.74
～0.17X0.23 |
1.38X1.84
～0.11X0.15 |
0.92X1.23
～0.08X0.1 |
0.69X0.92
～0.06X0.08 |
|
工作距离(mm)
|
16
|
|
变倍主体连续变倍范围0.58X～7.0X
|
| 项目/型号 |
ZDH0670, ZDH0670C, ZDH0670-D, ZDH0670C-D
|
| 光学放大倍率 |
0.6X~7.0X |
| |
0.6X |
2.0X |
4.0X |
7.0X |
| NA |
0.021 |
0.067 |
0.093 |
0.097 |
| 景深 |
3.2mm |
0.30mm |
0.11mm |
0.06mm |
| 分辨率 |
16.0μm |
5.0μm |
3.6μm |
3.5μm |
| TV失真 |
0.32% |
0.22% |
0.19% |
0.16% |
| 安装尺寸 |
0
Φ45 mm
-0.1 |
| 微调焦（选购） |
0~6mm |
| 最大兼容相机 |
1/2" |
| CCD螺纹接口 |
1英吋32扣 |
※景深是对于1/2"CCD相机设想相当水平320条TV线解像计算值
（成像面可容许的错乱圆圈：40μm）
※分辨率是指在波长550nm时的理论分辨率
|
|
|
|
| |
| 可选附件： |
|
辅助光源：
|
|
型号名称：MLC1000 可
调光高亮度LED光源
说明：由调光电源和高
亮度LED灯组成，使
用于MZDH0670C，
MZDH0670C-D系列
连续变倍单筒视频
显微系统同轴照明
(连接尺寸为：9mm,
功率为1W)，特别适
合于LCD的加工及检
验。
|
MLC1000使用示例
|
|
MLC1000
|

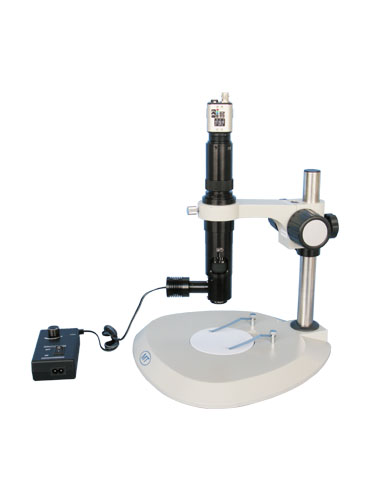

MZDH0670C+MLC1000
|
|
|
|
|
型号名称：MLR25 可调
光LED直接环形光源
说明：由调光电源和白
光环形LED灯组成，
连接尺寸为: Φ25mm,
采用电流控制技术
确保LED长寿命。
与MZDH0670系列
连续变倍单筒视频显微
系统配合使用，主要
应用于底基及印刷板
的定位，晶片部件检
查；液晶校正，塑料
容器检查；标签，管
脚，集成电路印字检
查及类似用途。
|
MLR25使用示例
|
|
MLR25
|
MZDH0670+ MLR25
|
CCD接头：
|
|
型号名称：0.4X 、0.5X、
0.67X、1X 、1.5X、2X
CCD接头
说明：选用不同倍率的
CCD接头可改变
MZDH0670系列连续
变倍单筒视频显微系
统的总倍率。可根据
要求倍率大小选用。
|
DH-C1.0使用示例
|
|
DH-C0.4、DH-C0.5、DH-C1.0、
DH-C1.5、DH-C2.0
|
MZDH0670
|
附加物镜：
|
|
型号名称：0.3X、0.5X、0.75X、1.0X、1.5X、2X、4.5X附加物镜
说明：将附加物镜连接于
MZDH0670系列连续
变倍单筒视频显微系
统下端，可以改变总
放大倍率和工作距离,
用户根据倍率要求和
工作距离选择。
工作距离：
DH-W0.3 :293mm
DH-W0.5 :175mm
DH-W0.75 :117mm
DH-W1.0 :82mm
DH-W1.5 :54mm
DH-W2.0 :35mm
DH-WP4.5:16mm
|
DH-W0.75使用示例
|
|
DH-W0.3、DH-W0.5、 DH-W0.75、
DH-W1.0、DH-W1.5、DH-W2.0
|
MZDH0670+DH-W0.75
|
|
|
|
|
| |
| 可选底座及支架： |
|
|
|
底座组
|
|
|
|
|
|
