| MZDM0745 产品标准配置表 可选附件 可选底座及支架 包装尺寸 |
 |

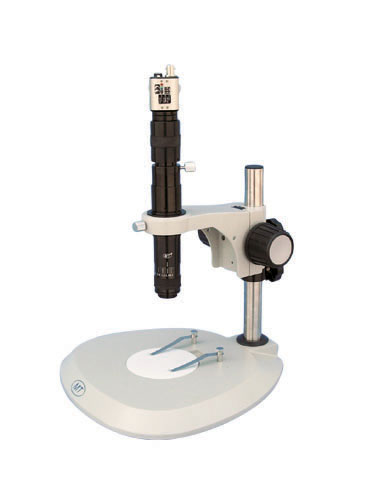

MZDM0745（普及型）
主要技术规格： （MZDM0745小型连续变倍单筒视频显微系统）
● 变倍过程全程清晰，无闪动
● 物镜连续变倍0.7X～4.5X
● 主机配合尺寸Φ35mm，加接套为Φ45mm
● 0.5X、1X（标准配置） CCD接头可选
● 可调光LED环形光源和各种底座可选（CCD为选购件）
|
|
|
|
| |
| 产品标准配置表： |
|
|
MZDM0745
|
|
主机ZDM0745
|
●
|
|
底座SD1-D
|
●
|
主要光学参数：
|
附加物镜
|
CCD接头
|
|
0.5X
|
1X
|
|
主机（1X附加物镜）
|
光学放大倍率
|
0.35X～2.25X
|
0.7X～4.5X
|
|
视场范围(mm)
|
10.3X13.7～1.6X2.13
|
5.14X6.86～0.8X1.07
|
|
工作距离(mm)
|
90
|
|
0.5X
|
光学放大倍率
|
0.175X～1.125X
|
0.35X～2.25X
|
|
视场范围(mm)
|
20.57X27.4～3.2X4.27
|
10.29X13.7～1.6X2.13
|
|
工作距离(mm)
|
175
|
|
2X
|
光学放大倍率
|
0.7X～4.5X
|
1.4X～9X
|
|
视场范围(mm)
|
5.14X6.86～0.8X1.07
|
2.57X3.43～0.4X0.53
|
|
工作距离(mm)
|
34
|
|
变倍主体连续变倍范围0.7X～4.5X
|
| 项目/型号 |
ZDM0745
|
| 光学放大倍率 |
0.7X~4.5X |
| |
0.7X |
2.0X |
4.5X |
| NA |
0.028 |
0.066 |
0.073 |
| 景深 |
2.0mm |
0.30mm |
0.12mm |
| 分辨率 |
12.0μm |
5.1μm |
4.6μm |
| TV失真 |
0.10% |
0.05% |
0.02% |
| 安装尺寸 |
0
Φ35 mm
-0.1 |
| 最大兼容相机 |
1/2" |
| CCD螺纹接口 |
1英吋32扣 |
※景深是对于1/2“CCD相机设想相当水平320条TV线解像计算值
（成像面可容许的错乱圆圈：40μm）
※分辨率是指在波长550nm时的理论分辨率 |
|
|
|
| |
| 可选附件： |
|
辅助光源：
|
|
型号名称： MLR25 可调
光LED直接环形光源
说明：由调光电源和白光
环形LED灯组成 (连接
尺寸为: Φ25mm)，采用
电流控制技术确保LED
长寿命。
与MZDM0745小型连
续变倍单筒视频显微系
统配合使用，主要应用
于底基及印刷板的定位,
晶片部件检查；液晶校
正，塑料容器检查；标
签，管脚，集成电路印
字检查及类似用途。
|
辅助光源MLR25使用示例
|
|
|
MZDM0745+MLR25
|
CCD接头：
|
|
型号名称： 0.5X、1X
CCD接头
说明：选用0.5X或1.0X
CCD接头可改变
MZDM0745小型连续
变倍单筒视频显微系
统的总倍率。可根据
要求倍率大小选用。
|
CCD接头C1.0使用示例
|
|
C0.5，C1.0
|
MZDM0745
|
|
|
|
|
| |
| 可选底座及支架： |
|
|
|
底座组
|
|
|
|
|
| |
| 包装尺寸： |
|
产品型号
|
包装类型
|
长×宽×高(mm)
|
体积（m3）
|
毛重（kg）
|
净重（kg）
|
每箱台数
|
备注
|
|
ZD0745
(主机)
|
泡沫
纸箱
|
310×143×81
|
0.004
|
0.75
|
0.5
|
1
|
除重量有
微小差别外
，MZD、
MZDH系
列单筒视
频显微系
统的其余
参数与
MZD0745
相同。
|
|
ZD0745+SF5
（主机+升降组）
|
泡沫
纸箱
|
295×215×327
|
0.025
|
1.6
|
1.05
|
1
|
|
620×440×345
|
0.094
|
7.9
|
4.2
|
4
|
|
ZD0745+SD1（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.8
|
2.15
|
1
|
|
670×380×395
|
0.1
|
7.3
|
4.3
|
2
|
|
ZD0745+SD2（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.55
|
3.9
|
1
|
|
670×380×395
|
0.1
|
5.95
|
7.8
|
2
|
|
ZD0745+SD3（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.95
|
2.3
|
1
|
|
670×380×395
|
0.1
|
7.6
|
4.6
|
2
|
|
ZD0745+SD4（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.55
|
3.9
|
1
|
|
670×380×395
|
0.1
|
10.8
|
7.8
|
2
|
|
ZD0745+SD5（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.6
|
1.95
|
1
|
|
670×380×395
|
0.1
|
6.9
|
3.9
|
2
|
|
ZD0745+SD6（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.15
|
3.5
|
1
|
|
670×380×395
|
0.1
|
10
|
7
|
2
|
|
ZD0745+SD7（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.75
|
2.1
|
1
|
|
670×380×395
|
0.1
|
7.2
|
4.2
|
2
|
|
ZD0745+SD8（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
4.95
|
3.3
|
1
|
|
670×380×395
|
0.1
|
9.6
|
6.6
|
2
|
|
ZD0745C+MLC100-02
（主机+电源）
|
泡沫
纸箱
|
480×143×90
|
0.006
|
1
|
0.7
|
1
|
ZD16100C、ZD20140C
与之相同
|
|
ZD0850C+MLR25-02
（主机+调光器）
|
泡沫
纸箱
|
480×143×90
|
0.006
|
1.6
|
1.3
|
1
|
|
|
|
|
|
