您现在的位置： 首页 > 产品中心产品说明
  • 产品名称：三维旋转视频显微镜
  • 产品型号：MZDR0850系列
  • 品牌：MT迈特
  • 产地：
  • 原价：￥0.00
  • 现价：￥0.00
  • 编 号：三维旋转连续变倍视频显微系统
  • 购买数量：

品牌简介：

MT迈特 物镜：连续变倍0.56X~3.75X

技术参数

MZDR0850系列三维旋转连续变倍视频显微系统，采用先进的光学技术和精密机械电子技术，使人们观察微观世界的角度从单一的正面观察扩展到三维全方位多角度观察，极大地提高了观察样品的细节程度。无需倾斜就能360°全方位、大景深观察样品各个侧面的实时高分辨率动态图像，具有强烈的立体感和层次感，并且可改变旋转速度，观察到传统镜头无法显示的位置，例如PCB贴片元器件下方、金属孔内部、侧壁等。广泛用于SMT、PCB、BGA等表面贴装工业。


MZDR0850       产品标准配置表       可选附件       可选底座及支架       包装尺寸
MZDR0850（三维旋转）
主要技术规格： （MZDR0850系列三维旋转连续变倍视频系统）
● 镜头360°旋转，大景深，立体观察物体各个方向的细节。
● 进口微型电机，长寿命LED照明，90V～260V宽电压输入。5转~27转/分钟，无级调节。
● 物镜连续变倍范围0.56X～3.75X .
● 支架与主机配合尺寸：Φ45mm .
● 圆立柱直径为Φ25mm .
● 0.5X（标准配置）、0.67X、1X、1.5XCCD接头和多种底座
组可选择。（CCD为选购件）
调整说明：松开升降组上面的两颗螺丝，CCD接头可360°旋转，可用于调整CCD的方向；同时松开有滚花纹零件的三颗螺丝，旋转有滚花纹的零件，可实现高、低同焦面。仪器最上端的三颗螺丝可用于CCD靶面不在中心时的调整。

产品标准配置表：



MZDR0850

主机ZDR0850

●

专用底座

●

调光器

●

MZDR0850三维旋转连续变倍视频显微系统(主机)分解图：







CCD接头

光学放大倍率

总放大倍率

视场范围(mm)

工作距离(mm)

观察角度（与水平方向）

0.5X
（标准配置）

0.28X～1.875X

16.65X～111X

12.9X17.1～1.92X2.56

20

45°

0.67X

0.4X～2.5X

23.7X～148X

9X12～1.44X1.92

1X

0.56X～3.75X

33.3X～222X

6.4X8.6～0.96X1.28

1.5X

0.84X～5.625X

49.95X～333X

4.3X5.7～0.64X0.85

注：总放大倍率、视场范围是以1/3” CCD摄像头、14” 监视器计算

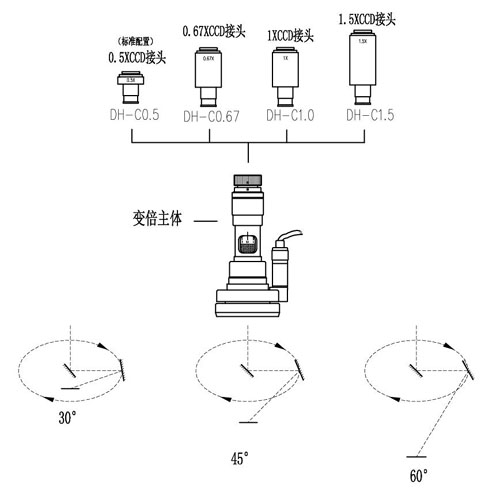

可选角度及其参数：

CCD接头

光学放大倍率

总放大倍率

视场范围(mm)

工作距离(mm)

观察角度（与水平方向）

0.5X
（标准配置）

0.28X～1.875X

16.65X～111X

12.9X17.1～1.92X2.56

11

30°

0.67X

0.4X～2.5X

23.7X～148X

9X12～1.44X1.92

1X

0.56X～3.75X

33.3X～222X

6.4X8.6～0.96X1.28

1.5X

0.84X～5.625X

49.95X～333X

4.3X5.7～0.64X0.85

注：总放大倍率、视场范围是以1/3” CCD摄像头、14” 监视器计算

CCD接头

光学放大倍率

总放大倍率

视场范围(mm)

工作距离(mm)

观察角度（与水平方向）

0.5X
（标准配置）

0.1875X～1.25X

11.1X～74X

19.2X25.6～2.88X3.84

65

60°

0.67X

0.25X～1.675X

14.8X～99.3X

14.4X19.2～2.1X2.9

1X

0.375X～2.5X

22.2X～148.2X

9.6X12.8～1.44X1.92

1.5X

0.5625X～3.75X

33.3X～222.3X

6.4X8.5～0.96X1.28

注：总放大倍率、视场范围是以1/3” CCD摄像头、14” 监视器计算


可选附件：

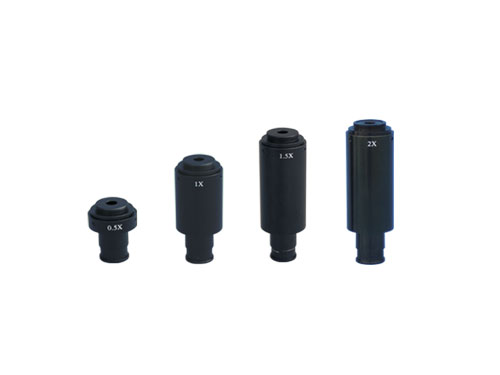

CCD接头：

  型号名称：0.5X、0.67X、1X、
1.5X CCD接头

    说明：选用不同倍率的CCD
           接头可以改变视频显微
           系统的总倍率，可根据
           观察物体的要求选用。



CCD接头DH-C0.5使用示例

DH-C0.5，DH-C0.67，DH-C1.0，DH-C1.5

MZDR0850+DH-C0.5

可选底座及支架：

底座组
