  • 产品名称：双目显微镜（高对比度）
  • 产品型号：MZDB1175
  • 品牌：MT迈特
  • 产地：桂林
  • 原价：￥0.00
  • 现价：￥0.00
  • 编 号：
  • 购买数量：

品牌简介：

MT迈特

技术参数

MZDB1175系列高对比度同轴照明连续变倍显微镜包括MZDB1175BTC（三目）、MZDB1175BC（双目），该产品具有高品质的同轴照明效果，衬度、清晰度极佳，可同时进行视频显示和双目目视观察，目视观察成正像。选购相应接头可接CCD（或CMOS）摄像头、数码相机、胶卷相机。适用于反射物体的观察和测量，特别适合于细小深孔底面检查，LCD缺陷检查，平面印刷品和其它低反射率平面物品的检查和测量。


MZDB1175       产品标准配置表       可选附件       可选底座及支架        包装尺寸

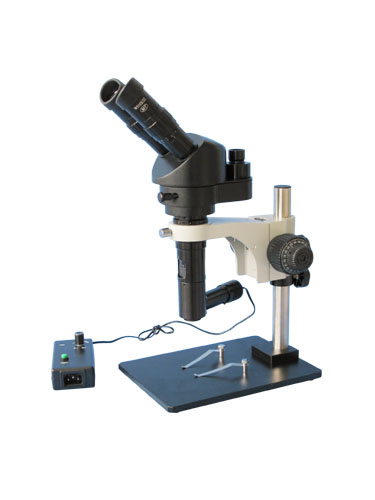

MZDB1175双目显微镜（高对比度）
主要技术规格： （MZDB1175系列高对比度同轴照明连续变倍显微镜）
● 目视观察放大倍率：11X~75X（配WFH10X/22目镜），最高倍率450X（配30X目镜）
● 物镜连续变倍范围：1.1X～7.5X，工作距离73mm
● 双目观察筒与水平倾斜45°
● 双目视度调节范围±6屈光度
● 瞳距调节范围52mm~76mm
● 可调光高亮度长寿命LED同轴照明
● 主机与支架配合尺寸为Φ45mm


产品标准配置表：



MZDB1175BC

MZDB1175BTC

主机ZDB1175BC

●



主机ZDB1175BTC



●

目镜WFH10X/22

●●

●●

眼罩

●●

●●

底座SD11J-D

●

●

LED光源 MLC1000

●

●

主要光学参数：
(1). 双目目视观察

目镜

 附加物镜

主机

10X/Φ22

总放大倍率

11X~75X

视场范围(mm)

Φ20~Φ2.93

15X/Φ17

总放大倍率

16.5X~112.5X

视场范围(mm)

Φ15.45~Φ2.27

20X/Φ14

总放大倍率

22X~150X

视场范围(mm)

Φ12.73~Φ1.87

30X/Φ9

总放大倍率

33X~225X

视场范围(mm)

Φ8.18~Φ1.2

工作距离(mm)

73

变倍主体连续变倍范围1.1X～7.5X
注：a. 总放大倍率=目镜放大倍率×变倍主体放大倍率
例如：配10X目镜，变倍主体变倍环刻度位于3 位置，
则 总放大倍率=10 × 3 =30X
b.视场范围=目镜视场直径÷变倍主体放大倍率
例如：配10X目镜，变倍主体变倍环刻度位于3 位置，
视场范围=22÷3=Φ7.33mm

(2). 视频显示

附加物镜

CCD接头

主机
（无附加物镜）



0.5X

1X

光学放大倍率

0.55X~3.75X

1.1X~7.5X

视场范围(mm)

6.55X8.73~0.96X1.28

3.27X4.36~0.48X0.64

工作距离(mm)

73

变倍主体连续变倍范围1.1X～7.5X
注：a.视场范围是以1/3"CCD摄像头计算。
b.视频放大倍率=总光学放大倍率×数字放大倍率
总光学放大倍率=CCD接头倍率×变倍主体放大倍率
例如：CCD接头为1X，变倍主体变倍环刻度位于2 位置，
则 总光学放大倍率=1×2=2X
数字放大倍率=显示器的显示屏对角线尺寸÷CCD摄像头靶面对角线尺寸
CCD摄像头靶面对角线尺寸：
1/3” CCD：6mm；  1/2” CCD：8mm；  2/3” CCD：11mm.
例如：
14” 监视器配1/3” CCD摄像头的数字放大倍率=14×25.4÷6=59.27
17” 监视器配1/3” CCD摄像头的数字放大倍率=17×25.4÷6=71.97



可选附件：
CCD接头、数码相机接头和显微摄影装置：



型号名称：C0.5、C1.0 CCD接头， DT01数码相机接头、PT01显微摄影装置
说明：CCD接头、DT01数码相机接头、PT01显微摄影装置与三目观察头配合使用可进行视频显示、数码照相、显微摄影。选用0.5X或1.0X CCD接头可改变视频显示的总倍率。

CCD接头+摄影装置

CDM1.0  1X带测微尺CCD接头：



型号名称：CDM1.0  1X带测微尺CCD接头
说明：内含0.1mm/格十字测微尺，测微尺与被观察物同时显示于显示屏，可直接进行长度测量，通过软件可进行高精度长度测量。
安装：将此部件拧进CCD接头上端螺纹，CCD摄像头直接拧进此部件上端的C型接口。



CDM1.0使用示例

CDM1.0 1X带测微尺CCD接头

C1.0+CDM1.0+CCD

目镜、分划目镜及测微尺：

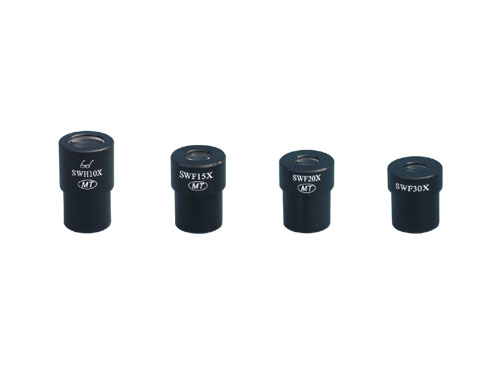

10X广角目镜WFH10X（FN Φ22mm）
15X广角目镜SWF15X （FNΦ17mm）
20X广角目镜SWF20X （FNΦ14mm）
30X广角目镜SWF30X （FNΦ9mm）

目镜



10X分划目镜WFH10X-CM0.1XY（0.1mm/格）
15X分划目镜SWF15X-CM0.05XY（0.05mm/格）
20X分划目镜SWF20X-CM0.05XY（0.05mm/格）

分划目镜

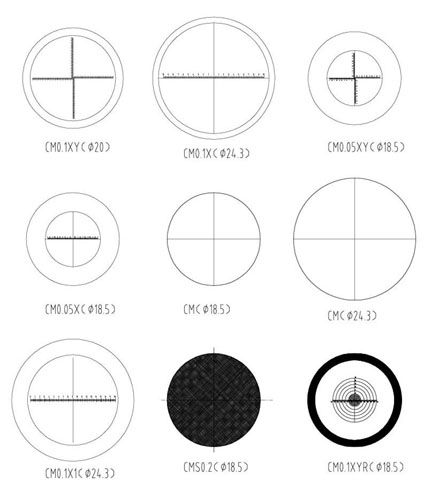

一字测微尺CML0.01（0.01mm/格）
十字不带刻度分划板CM
十字水平带刻度分划板CM0.1X（0.1mm/格）CM0.05X（0.05mm/格）
十字垂直水平带刻度分划板CM0.1XY（0.1mm/格）CM0.05XY（0.05mm/格）
网格板CMS0.2（0.2mm/格）CMS0.5（0.5mm/格）

测微尺

载物台：

型号名称：S10086机械式载物台
说明：·将被观察物置于机械载物台上，方便于XY方向移动标本，易于找图象
            ·X方向移动范围100mm
             Y方向移动范围86mm

S10086
