您现在的位置： 首页 > 产品中心产品说明

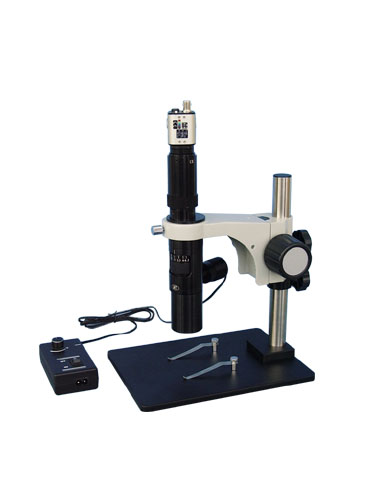

  • 产品名称：高对比度单筒视频显微镜
  • 产品型号：MZDA0745C
  • 品牌：MT迈特
  • 产地：桂林
  • 原价：￥0.00
  • 现价：￥0.00
  • 编 号：
  • 购买数量：

品牌简介：

MT迈特 物镜：连续变倍1.5X~10X

技术参数

迈特光学 MZDA0745C高对比度同轴照明连续变倍单筒视频显微系统（晶圆、芯片、LCD制造专业设备），独创的成像和照明光学系统设计，使它有更好的对比度和景深。与CS型或C型CCD(CMOS)摄像头、显示器、计算机连接，适用于电子设备、半导体、LCD、LED等领域的数码成像观察、检测和测量，特别是低反射率物体（如平面印刷，LCD缺陷）的检测。


MZDA0745C       产品标准配置表       可选附件       可选底座及支架        包装尺寸
MZDA0745C(高对比度)
主要技术规格： （MZDA0745C高对比度同轴照明连续变倍单筒视频显微系统）
● 高对比度，全程齐焦、照明均匀
● 物镜连续变倍范围：0.7X~4.5X，工作距离103mm
● 标准总光学放大倍率：0.7X~4.5X，扩展倍率：0.196X~18X
● 可调光高亮度LED同轴照明，AC100~240V宽电压输入
● 支架与主机配合尺寸：Φ45mm
● 0.4X、0.5X、0.67X、1X（标准配置）、1.5X、2X五种倍率CS型CCD接头可选
● 0.7X、2X附加物镜
主要优点：高对比度，清晰度不低于国际同类机型，价格低于国际同类机型。能看清包括LCD、芯片、晶圆等几乎一切物体。
主要适用范围：晶圆、芯片、LCD等反射率较高的微小物体观察、分析、检测及一般物体高清晰成像观察、分析。特别适合于高端研究用。
调整说明：松开升降组上面的两颗螺丝，CCD接头可360°旋转，可用于调整CCD的方向；同时松开有滚花纹零件的三颗螺丝，旋转有滚花纹的零件，可实现高、低同焦面。仪器最上端的三颗螺丝可用于CCD靶面不在中心时的调整。

产品标准配置表：



MZDA0745C

主机ZDA0745C

●

底座SD11-D

●

LED光源 MLC1000

●

主要光学参数：

附加
物镜

CCD接头

0.4X

0.5X

0.67X

1X

1.5X

2X

主机
(无附加物镜)

光学放大倍率

0.28X～1.8X

0.35X～2.25X

0.469X～3X

0.7X
～4.5X

1.05X
～6.75X

1.4X～9X

视场范围(mm)

12.9X17.1
～2X2.67

10.29X13.71
～1.6X2.13

7.7X10.2
～1.2X1.6

5.14X6.86
～0.8X1.07

3.43X4.57
～0.53X0.71

2.57X3.43
～0.4X0.53

工作距离(mm)

103

0.7X

光学放大倍率

0.196X
～1.26X

0.245X
～1.575X

0.33X
～2.11X

0.49X
～3.15X

0.735X
～4.725X

0.98X
～6.3X

视场范围(mm)

18.4X24.5
～2.9X3.8

14.69X19.59
～2.29 X3.05

10.9X14.5
～1.7X2.3

7.35X9.8
～1.14X1.52

4.9X6.53
～0.7X1.02

3.67X4.9
～0.57X0.76

工作距离(mm)

145

2X

光学放大倍率

0.56X
～3.6X

0.7X
～4.5X

0.938X
～6X

1.4X～9X

2.1X
～13.5X

2.8X～18X

视场范围(mm)

6.4X8.57
～1X1.33

5.14X6.86
～0.8X1.07

3.8X5.12
～0.6X0.8

2.57X3.43
～0.4X0.53

1.71X2.29
～0.27X0.36

1.29X1.71
～0.2X0.27

工作距离(mm)

35

变倍主体连续变倍范围0.7X～4.5X
注：a. 视场范围是以1/3"CCD摄像头计算。
b. 总放大倍率=光学放大倍率×数字放大倍率
光学放大倍率=CCD接头倍率×附加物镜倍率×变倍主体放大倍率
例如：CCD接头为1X，无附加物镜（此时乘数为1），变倍主体变倍环刻度位于2 位置，则 光学放大倍率=1×1×2=2X
数字放大倍率=显示器的显示屏对角线尺寸÷CCD摄像头靶面对角线尺寸
CCD摄像头靶面对角线尺寸：
1/3” CCD：6mm； 1/2” CCD：8mm；  2/3” CCD：11mm.
例如：
14” 监视器配1/3” CCD摄像头的数字放大倍率=14×25.4÷6=59.27
17” 监视器配1/3” CCD摄像头的数字放大倍率=17×25.4÷6=71.97

项目/型号

ZDA0745C
光学放大倍率 0.7X~4.5X
  0.7X 2.0X 4.5X
NA 0.027 0.062 0.087
景深 2.1mm 0.32mm 0.10mm
分辨率 12.4μm 5.4μm 3.9μm
TV失真 0.03% 0.08% 0.13%
安装尺寸 0
Φ45        mm
 -0.1
最大兼容相机 1/2"
CCD螺纹接口 1英吋32扣
※景深是对于1/2“CCD相机设想相当水平320条TV线解像计算值
    （成像面可容许的错乱圆圈：40μm）
※分辨率是指在波长550nm时的理论分辨率

可选附件：

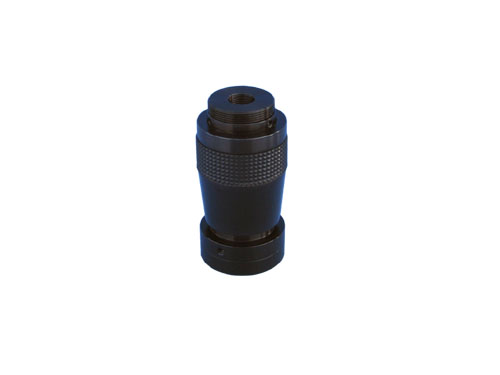

CCD接头：



型号名称：0.4X 、0.5X、0.67X、1X 、1.5X、2.0X CCD接头
说明：选用不同倍率的CCD接头可改变MZDA0745C高对比度同轴照明连续变倍单筒视频显微系统的总倍率。可根据要求倍率大小选用。

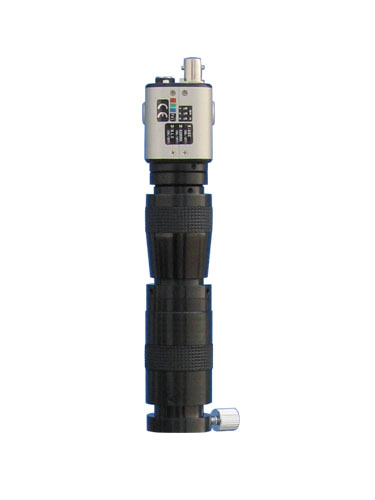

DH-C1.0使用示例

DH-C0.4、DH-C0.5、DH-C1.0、
DH-C1.5、DH-C2.0

MZDA0745C

CDM1.0  1X带测微尺CCD接头：



型号名称：CDM1.0  1X带测微尺CCD接头
说明：内含0.1mm/格十字测微尺，测微尺与被观察物同时显示于显示屏，可直接进行长度测量，通过软件可进行高精度长度测量。
安装：将此部件拧进CCD接头上端螺纹，CCD摄像头直接拧进此部件上端的C型接口。



CDM1.0使用示例

CDM1.0 1X带测微尺CCD接头

C1.0+CDM1.0+CCD

附加物镜：



型号名称：0.7X、2X附加物镜
说明：将附加物镜连接于MZDA0745C高对比度同轴照明连续变倍单筒视频显微系统下端，可以改变总放大倍率和工作距离，用户根据倍率要求和工作距离选择。
工作距离：
DA-W0.7 :145mm
DA-W2.0 : 35mm



DA-W0.7使用示例

DA-W0.7、 DA-W2.0

ZDA0745C+SD12-D+DA-W0.7

载物台：



型号名称：S10086机械式载物台
说明：·将被观察物置于机械载物台上，方便于XY方向移动标本，易于找图象
  · X方向移动范围100mm
       Y方向移动范围86mm

S10086
