MZDH0850（高分辨率）
主要技术规格： （MZDH0850系列高分辨率连续变倍单筒视频显微系统）
· 物镜连续变倍范围0.75X～5X
· 标准总倍率： 0.75X～5X，扩展总倍率：0.07X～50X（使用附加物镜和各倍率CCD接头）
· 可调光高亮度LED同轴照明（MZDH0850C）
· 全程齐焦，照明均匀，高分辨率。
· 支架与主机配合尺寸：Φ45mm
· 0.3X、0.4X、0.5X、0.67X、1X（标准配置）、1.5X、2X 七种倍率CCD接头可选
· 0.3X、0.5X、0.75X、1X（标准配置）、1.5X、2X、4.5X附加物镜可选
· 多种辅助光源，底座可选（CCD为选购件）
调整说明：松开升降组上面的两颗螺丝，CCD接头可360°旋转，可用于调整CCD的方向；同时松开有滚花纹零件的三颗螺丝，旋转有滚花纹的零件，可实现高、低同焦面。仪器最上端的三颗螺丝可用于CCD靶面不在中心时的调整。
|
|
|
|
| |
| 产品标准配置表： |
|
|

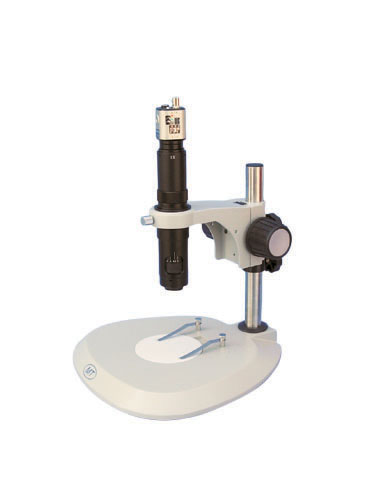

MZDH0850
|
MZDH0850-D
|
MZDH0850C
|
MZDH0850C-D
|
|

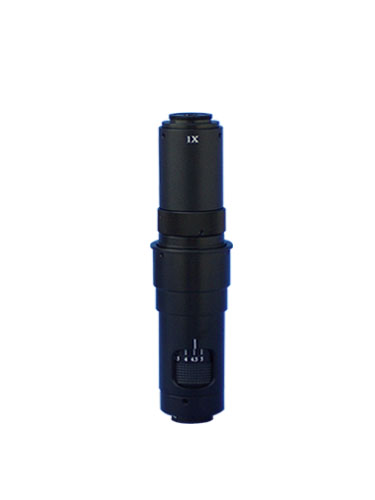

主机MZDH0850
|
●
|
|
|
|
|
主机MZDH0850-D
|
|
●
|
|
|
|

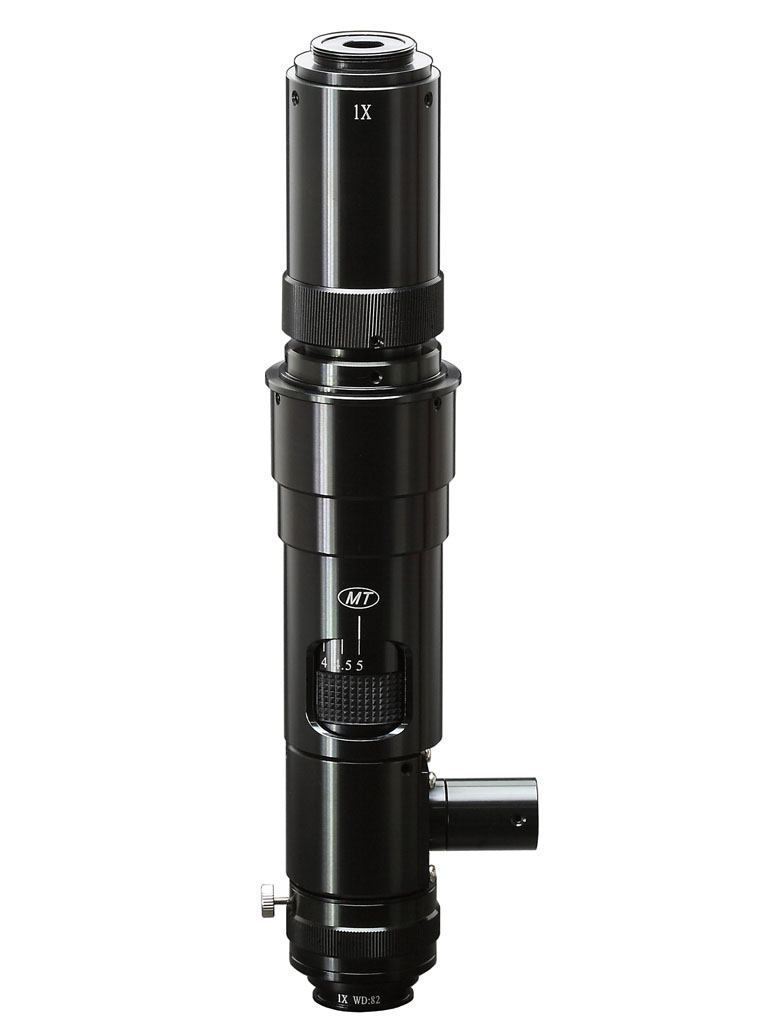

主机MZDH0850C
|
|
|
●
|
|
|
主机MZDH0850C-D
|
|
|
|
●
|
|
底座SD1-D
|
●
|
●
|
●
|
●
|
|
LED光源 MLC1000
|
|
|
● |
● |
|
|
|
|
|
MZDH0850主机
|
MZDH0850C主机
|
MZDH0850C-PL主机
|
| |
|
专利号：
ZL 2011 2 0131048.8
|
|
|
|
|
MZDH0850-D主机
|
MZDH0850C-D主机
|
|
专利号：
ZL 2011 2 0131083.X
|
|
|
|
|
|

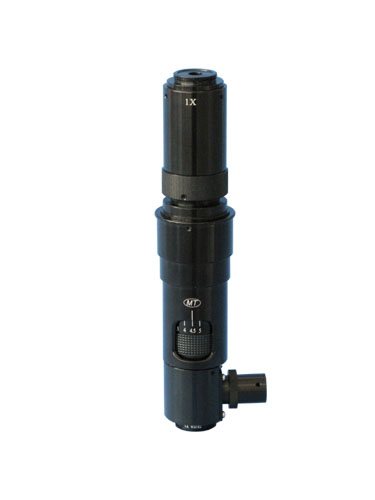

MZDH0850C-MA主机
|

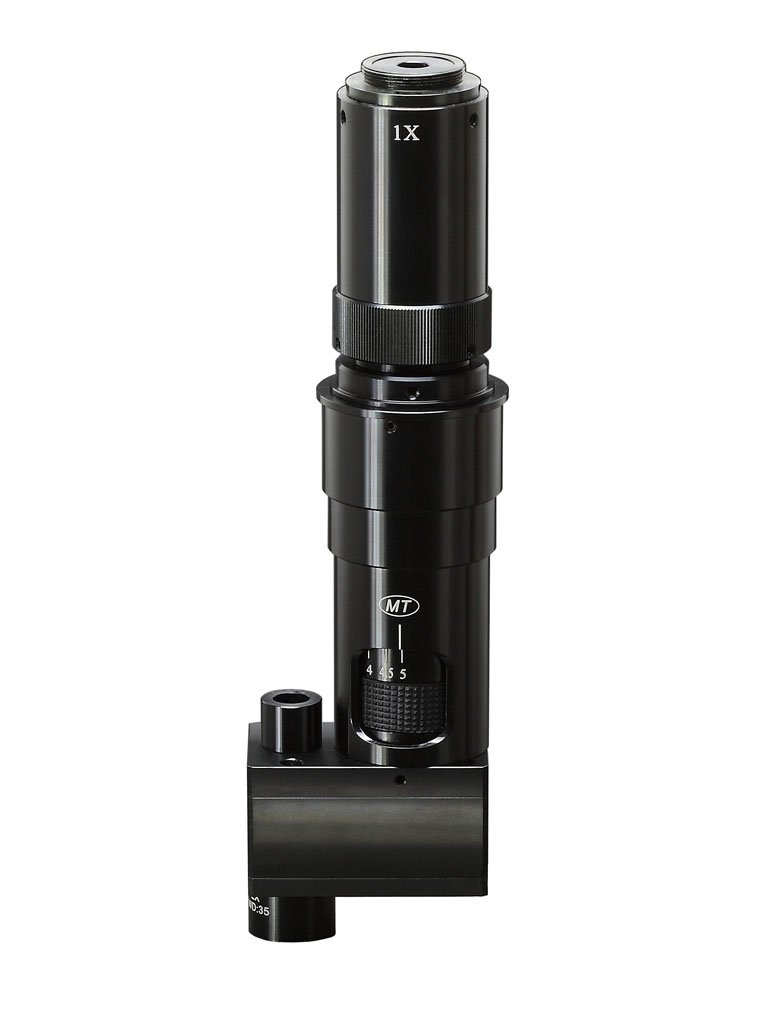

MZDH0850C-SA主机
|
|
专利号：
ZL 2011 2 0107476.7
|
专利号：
ZL 2011 2 0140263.4
|
|
|
|
MZDH0850-AZ/MA主机
|
MZDH0850-AZ/MA电动变倍、电动调焦连续变倍单筒视频显微系统，此“显微镜增益系统”可进行“自动变倍”、“手动变倍”、“自动调焦”、“手动调焦”等操作。如客户不需要电动调焦部分，则主机型号为MZDH0850-AZ。
说明：
C 表示同轴照明。
PL 表示同轴照明带偏光。
D 表示变倍时整数倍带定位装置。
MA 表示带微调装置。
AZ 表示电动变倍。
SA 表示光路180°转向。

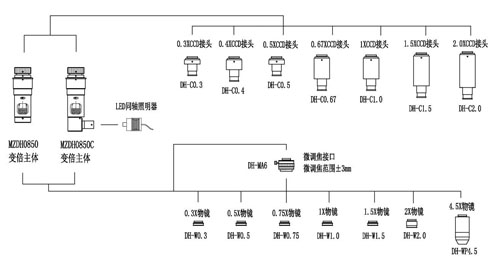

MZDH0850系列高分辨率连续变倍单筒视频显微系统(主机)分解图：
主要光学参数：
|
物镜
|
CCD接头
|
|
|
0.3X |
0.4X
|
0.5X
|
0.67X
|
1X
|
1.5X
|
2X
|
|
0.3X
|
光学放大倍率
|
0.07X
～0.45X |
0.09X
～0.6X |
0.11X
～0.75X |
0.15X
～1X |
0.225X
～1.5X |
0.34X
～2.25X |
0.45X
～3X |
|
视场范围(mm)
|
51.4X68.6
～8X10.67 |
40X53.33
～6X8 |
32.7X43.6
～4.8X6.4 |
24X32
～3.6X4.8 |
16X21.3
～2.4X3.2
|
10.6X14.12
～1.6X2.13 |
8X10.67
～1.2X1.6 |
|
工作距离(mm)
|
293 |
| 0.5X |
光学放大倍率
|
0.11X
～0.75X
|
0.15X
～1X |
0.19X
～1.25X
|
0.25X
～1.675X |
0.375X
～2. 5X
|
0.56X
～3.75X
|
0.75X
～5X
|
|
视场范围(mm)
|
32.7X43.6
～4.8X6.4
|
24X32
～3.6X4.8 |
18.9X25.3
～2.88X3.84
|
14.4X19.2
～2.15X2.9 |
9.6X12.8
～1.44X1.92
|
6.4X8.6
～0.96X1.28
|
4.8X6.4
～0.72X0.96
|
|
工作距离(mm)
|
175
|
|
0.75X
|
光学放大倍率
|
0.17X
～1.125X
|
0.225X
～1.5X |
0.28X
～1.875X |
0.4X
～2.5X |
0.56X
～3.75X
|
0.84X
～5.625X
|
1.125X
～7.5X
|
|
视场范围(mm)
|
21.2X28.2
～3.2X4.27
|
16X21.33
～2.4X3.2 |
12.9X17.1
～1.92 X2.56
|
9X12
～1.44 X1.92 |
6.4X8.6
～0.96X1.28
|
4.3X5.7
～0.64X0.85
|
3.2X4.27
～0.48X0.64
|
|
工作距离(mm)
|
117
|
|
1X
|
光学放大倍率
|
0.225X
～1.5X
|
0.3X
～2X |
0.375X
～2. 5X
|
0.5X
～3.35X |
0.75X
～5X
|
1.125X
～7.5X
|
1.5X
～10X
|
|
视场范围(mm)
|
16X21.3
～2.4X3.2
|
12X16
～1.8X2.4 |
9.6X12.8
～1.44X1.92
|
7.2X9.6
～1.07X1.4 |
4.8X6.4
～0.72X0.96
|
3.2X4.27
～0.48X0.64
|
2.4X3.2
～036X0.48
|
|
工作距离(mm)
|
82
|
|
1.5X
|
光学放大倍率
|
0.34X
～2.25X |
0.45X
～3X |
0.5625X
～3.75X |
0.75X
～5X |
1.125X
～7.5X |
1.6875X
～11.25X |
2.25X
～15X |
|
视场范围(mm)
|
10.6X14.1
～1.6X2.13 |
8X10.67
～1.2X1.6 |
6.4X8.53
～0.96X1.28 |
4.8X6.4
～0.72X0.96 |
3.2X4.27
～0.48X0.64 |
2.13X2.84
～0.32X0.43 |
1.6X2.13
～0.24X0.32 |
|
工作距离(mm)
|
54 |
| 2X |
光学放大倍率
|
0.45X
～3X
|
0.6X
～4X |
0.75X
～5X
|
1X
～6.7X |
1.5X
～10X
|
2.25X
～15X
|
3X
～20X
|
|
视场范围(mm)
|
8X10.7
～1.2X1.6
|
6X8
～0.9X1.2 |
4.8X6.4
～0.72X0.96
|
3.6X4.8
～0.54X0.72 |
2.4X3.2
～0.36X0.48
|
1.6X2.1
～0.24X0.32
|
1.2X1.6
～0.18X0.24
|
|
工作距离(mm)
|
35
|
|
4.5X
|
光学放大倍率
|
1.01X
～6.75X
|
1.35X
～9X |
1.69X
～11.25X
|
2.26X
～15.075X |
3.375X
～22.5X
|
5.06X
～33.75X
|
6.75X
～45X
|
|
视场范围(mm)
|
3.56X4.74
～0.53X0.71
|
2.67X3.56
～0.4X0.53 |
2.13X2.84
～0.32X0.43
|
1.59X2.12
～0.24X0.32 |
1.07X1.42
～0.16X0.21
|
0.71X0.95
～0.11X0.14
|
0.53X0.71
～0.08X0.11
|
|
工作距离(mm)
|
16
|
|
变倍主体连续变倍范围0.75X～5X
|
注：光学放大倍率、视场范围是以1/3"CCD摄像头、14"监视器计算。
| 项目/型号 |
ZDH0850, ZDH0850C, ZDH0850-D, ZDH0850C-D
|
| 光学放大倍率 |
0.75X~5.0X |
| |
0.75X |
2.0X |
5.0X |
| NA |
0.03 |
0.067 |
0.097 |
| 景深 |
1.8mm |
0.30mm |
0.08mm |
| 分辨率 |
11.2μm |
5.0μm |
3.5μm |
| TV失真 |
0.26% |
0.31% |
0.12% |
| 安装尺寸 |
0
Φ45 mm
-0.1 |
| 微调焦（选购） |
0~6mm |
| 最大兼容相机 |
1/2" |
| CCD螺纹接口 |
1英吋32扣 |
※景深是对于1/2“CCD相机设想相当水平320条TV线解像计算值
（成像面可容许的错乱圆圈：40μm）
※分辨率是指在波长550nm时的理论分辨率
|
|
|
|
| |
| 可选附件： |
|
辅助光源：
|
|
型号名称：MLC1000 可
调光高亮度LED光源
说明：由调光电源和高
亮度LED灯组成，使
用于MZDH0850C，
MZDH0850C-D高分辨
率连续变倍单筒视频
显微系统同轴照明
(连接尺寸为：Φ9mm,
功率为1W)，特别适
合于LCD的加工及检
验。
|

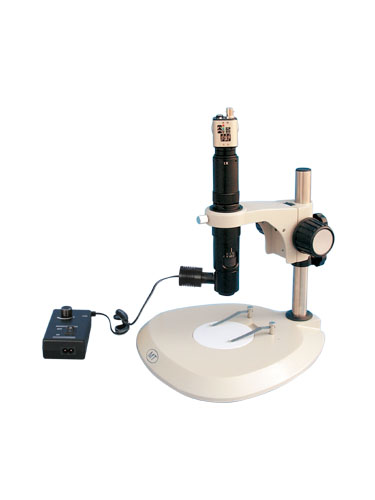

MLC1000使用示例
|
|
MLC1000
|
MZDH0850C+MLC1000
|
|
|
|
|
型号名称：MLR25 可调
光LED直接环形光源
说明：由调光电源和白
光环形LED灯组成，
连接尺寸为: Φ25mm,
采用电流控制技术
确保LED长寿命。
与MZDH0850系列
高分辨率连续变倍单
筒视频显微系统配合
使用，主要应用于底
基及印刷板的定位，
晶片部件检查；液晶
校正，塑料容器检查；
标签，管脚，集成电
路印字检查及类似用
途。
|
MLR25使用示例
|
|
MLR25
|
MZDH0850+ MLR25
|
CCD接头：
|
|
型号名称：0.3X、0.4X、0.5X、0.67X、1X 、1.5X、2X CCD接头
说明：选用不同倍率的
CCD接头可改变
MZDH0850系列高分
辨率连续变倍单筒
视频显微系统的总
倍率。可根据要求
倍率大小选用。
|
DH-C1.0使用示例
|
|
DH-C0.3、DH-C0.5、DH-C1.0、
DH-C1.5、DH-C2.0
|
MZDH0850
|
附加物镜：
|
|
型号名称：0.3X、0.5X、0.75X、1.0X、1.5X、2X、4.5X附加物镜
说明：将附加物镜连接于
MZDH0850系列高分辨
率连续变倍单筒视频
显微系统下端，可以
改变总放大倍率和工
作距离，用户根据倍
率要求和工作距离选
择。
工作距离：
DH-W0.3 :293mm
DH-W0.5 :175mm
DH-W0.75 :117mm
DH-W1.0 :82mm
DH-W1.5 :54mm
DH-W2.0 :35mm
DH-WP4.5 :16mm
|
DH-W0.75使用示例
|
|
DH-W0.5、DH-W0.75、
DH-W1.0、DH-W1.5、DH-W2.0
|
MZDH0850+DH-W0.75
|
|
|
|
|
| |
| 可选底座及支架： |
|
|
|
底座组
|
|
|
|
|
| |
| 包装尺寸： |
|
产品型号
|
包装类型
|
长×宽×高(mm)
|
体积（m3）
|
毛重（kg）
|
净重（kg）
|
每箱台数
|
备注
|
|
MZD0745
(主机)
|
泡沫
纸箱
|
310×143×81
|
0.004
|
0.75
|
0.5
|
1
|
除重量有
微小差别外
，MZD、
MZDH系
列单筒视
频显微系
统的其余
参数与
MZD0745
相同。
|
|
MZD0745+SF5
（主机+升降组）
|
泡沫
纸箱
|
295×215×327
|
0.025
|
1.6
|
1.05
|
1
|
|
620×440×345
|
0.094
|
7.9
|
4.2
|
4
|
|
MZD0745+SD1（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.8
|
2.15
|
1
|
|
670×380×395
|
0.1
|
7.3
|
4.3
|
2
|
|
MZD0745+SD2（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.55
|
3.9
|
1
|
|
670×380×395
|
0.1
|
5.95
|
7.8
|
2
|
|
MZD0745+SD3（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.95
|
2.3
|
1
|
|
670×380×395
|
0.1
|
7.6
|
4.6
|
2
|
|
MZD0745+SD4（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.55
|
3.9
|
1
|
|
670×380×395
|
0.1
|
10.8
|
7.8
|
2
|
|
MZD0745+SD5（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.6
|
1.95
|
1
|
|
670×380×395
|
0.1
|
6.9
|
3.9
|
2
|
|
MZD0745+SD6（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
5.15
|
3.5
|
1
|
|
670×380×395
|
0.1
|
10
|
7
|
2
|
|
MZD0745+SD7（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
3.75
|
2.1
|
1
|
|
670×380×395
|
0.1
|
7.2
|
4.2
|
2
|
|
MZD0745+SD8（单筒用）
（整机配置）
|
泡沫
纸箱
|
370×330×385
|
0.047
|
4.95
|
3.3
|
1
|
|
670×380×395
|
0.1
|
9.6
|
6.6
|
2
|
|
MZD0745C+MLC100-02
（主机+电源）
|
泡沫
纸箱
|
480×143×90
|
0.006
|
1
|
0.7
|
1
|
MZD16100C、MZD20140C
与之相同
|
|
MZD0850C+MLR25-02
（主机+调光器）
|
泡沫
纸箱
|
480×143×90
|
0.006
|
1.6
|
1.3
|
1
|
|
|
|
|
|
