您现在的位置： 首页 > 产品中心产品说明

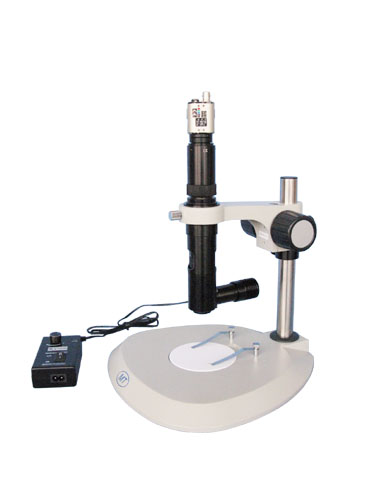

  • 产品名称：同轴光显微镜(高对比度)
  • 产品型号：MZDB0746C
  • 品牌：MT迈特
  • 产地：桂林
  • 原价：￥0.00
  • 现价：￥0.00
  • 编 号：
  • 购买数量：

品牌简介：

MT迈特

技术参数

MZDB0746C系列高对比度同轴照明连续变倍单筒视频显微系统，具有高品质的同轴照明效果，对比度、清晰度、景深甚佳。除了配置同轴照明外，也可配接LED环形照明。适用于反射物体的观察和测量，特别适合于细小深孔底面检查，LCD缺陷检查，平面印刷品和其它低反射率平面物品的检查和测量。 MZDB0746C系列包括以下机型： ●MZDB0746C、●MZDB0746C-D（外形与MZDB0746C同）、●MZDB0746C-PL， C表示同轴照明，D表示变倍时整数倍带定位装置， P表示同轴照明带偏光。


MZDB0746C       产品标准配置表       可选附件       可选底座及支架        包装尺寸
MZDB0746C(高对比度)
主要技术规格： （MZDB0746C系列高对比度同轴照明连续变倍单筒视频显微系统）
● 物镜连续变倍范围：0.7X～4.6X，工作距离73mm
● 可调光高亮度长寿命LED同轴照明
● 主机与支架配合尺寸为Φ45mm
● 标准CS接口（支承面到CCD靶面距离为12.5mm）
● 0.5X、1X（标准配置）、1.5X各种倍率CCD接头可选


产品标准配置表：



MZDB0746C

MZDB0746C-D

主机ZDB0746C

●



主机ZDB0746C-D



●

底座SD1-D

●

●

LED光源 MLC1000

●

●

主要光学参数：

附加物镜

CCD接头

主机
（无附加物镜）



0.5X

1X

1.5X

光学放大倍率

0.35X～2.3X

0.7X～4.6X

1.05X～6.9X

视场范围(mm)

10.29X13.71～1.57X2.09

5.14X6.86～0.78X1.04

3.43X4.57～0.52X0.7

工作距离(mm)

73

变倍主体连续变倍范围0.7X～4.6X
注：a. 视场范围是以1/3"CCD摄像头计算。
       b. 总放大倍率=光学放大倍率×数字放大倍率
          光学放大倍率=CCD接头倍率×变倍主体放大倍率
例如：CCD接头为1X，变倍主体变倍环刻度位于2 位置，则 光学放大倍率=1×2=2X
数字放大倍率=显示器的显示屏对角线尺寸÷CCD摄像头靶面对角线尺寸
CCD摄像头靶面对角线尺寸： 1/3” CCD：6mm； 1/2” CCD：8mm； 2/3” CCD：11mm.
例如： 14” 监视器配1/3” CCD摄像头的数字放大倍率=14×25.4÷6=59.27
17” 监视器配1/3” CCD摄像头的数字放大倍率=17×25.4÷6=71.97

项目/型号

ZDB0746C
光学放大倍率 0.7X~4.6X
  0.7X 2.0X 4.6X
NA 0.022 0.052 0.072
景深 2.6mm 0.38mm 0.12mm
分辨率 15.3μm 6.5μm 4.7μm
TV失真 0.07% 0.11% 0.09%
安装尺寸 mm
最大兼容相机 1/2"
CCD螺纹接口 1英吋32扣
※景深是对于1/2"CCD相机设想相当水平320条TV线解像计算值
    （成像面可容许的错乱圆圈：40μm）
※分辨率是指在波长550nm时的理论分辨率

可选附件：
CCD接头：


型号名称： DB-C0.5, DB-C1.0, DB-C1.5 CCD接头
说明：选用不同倍率的CCD接头可改变MZDB0746C系列高对比度同轴照明连续变倍单筒视频显微系统的总倍率。可根据要求倍率大小选用。



DB-C1.0使用示例

ZDB0746C主机

CDM1.0 1X带测微尺CCD接头：



型号名称：CDM1.0 1X带测微尺CCD接头
说明：内含0.1mm/格十字测微尺，测微尺与被观察物同时显示于显示屏，可直接进行长度测量，通过软件可进行高精度长度测量。
安装：将此部件拧进CCD接头上端螺纹，CCD摄像头直接拧进此部件上端的C型接口。

CDM1.0 1X带测微尺CCD接头

载物台：



型号名称：S10086机械式载物台
说明：·将被观察物置于机械载物台上，方便于XY方向移动标本，易于找图象
· X方向移动范围100mm
   Y方向移动范围86mm

S10086
